Artikelbeschreibung
- Messung von Temperatur, Druck, Feuchtigkeit, Durchfluss, Füllstand, etc. über zwei unabhängige Kanäle
- Eingangssignalverarbeitung:
- Digitale Filterung und Korrektur
- Signalskalierung in technische Einheiten
- Mathematische Funktionen und Anzeige:
- Quadratwurzel des Messwerts
- Gewichtete Summe, Differenz oder Verhältnis zweier Kanäle
- Gewichteter Mittelwert und Effektivwert (RMS) der Werte beider Kanäle
- Kompatibel mit eigensicheren Barrieren für explosionsgefährdete Bereiche
- Signaldynamikanalyse (steigend, fallend, stabil)
- Digitale Anzeige:
- Messwert, Sollwert, Ausgangspegel, berechnete Funktion oder Signaltrend
- Automatische Parameterrotation auf dem Display
- Option zum Zurücksetzen auf Werkseinstellungen
- Menüzugriffskontrolle und Parametersicherung gegen unbefugte Änderungen
- Überwachung von:
- Sensorausfall, Signalstörung und Werte außerhalb des Messbereichs
- Automatische Wiederherstellung der Regelfunktion nach Wiederanschluss des Sensors oder Normalisierung des Signals
- Failsafe-Ausgangsschaltung bei Alarm oder Aktivierung des STOP-Modus
- USB Typ-C:
- Einfache Gerätekonfiguration über einen PC
- RS-485
- Datenlogging und Konfiguration über PC
- Prozessfernsteuerung (Start/Stopp, Moduswechsel, Sollwertanpassung)
Details
Funktionsweise des 2TCR1
Eingangssignalverarbeitung
Anzeige & Konfiguration
Alarm- und Notfallbehandlung
Schnittstellen
| Parameter | Wert | |
| Stromversorgung | ||
| Stromversorgung | 230 (90...264) V AC at 50 (47...63) Hz 24 (21...120) V DC |
|
| Stromaufnahme, max. | 11 VA 9 W |
|
| Eingänge | ||
|---|---|---|
| Anzahl | 2 | |
| Maximal zulässige Spannung an den Messanschlüssen | 12 V | |
| Zeit bis zur Messbereitschaft der Eingangssignale, max. | 10 min | |
| Ausgänge | ||
| Anzahl | 2 (siehe Tabelle 4) | |
| Konfigurationsschnittstelle | ||
| Typ | USB Typ-C | |
| Datenaustauschprotokoll (Modus) | Modbus-RTU (Slave) | |
| Datenaustauschschnittstelle | ||
| Typ | RS485 | |
| Datenaustauschprotokoll (Modus) | Modbus-RTU (Slave), Modbus ASCII (Slave) | |
| Mechanisch | ||
|

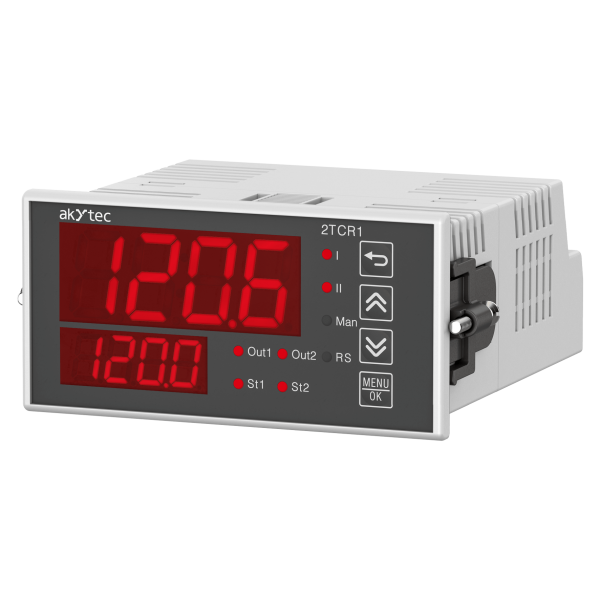

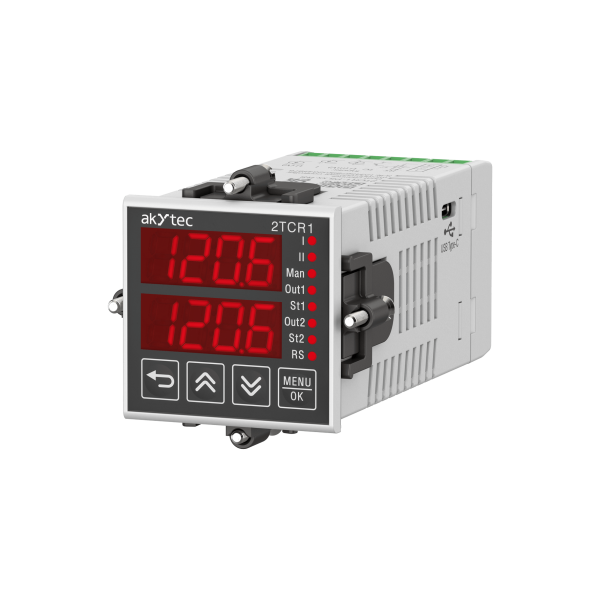

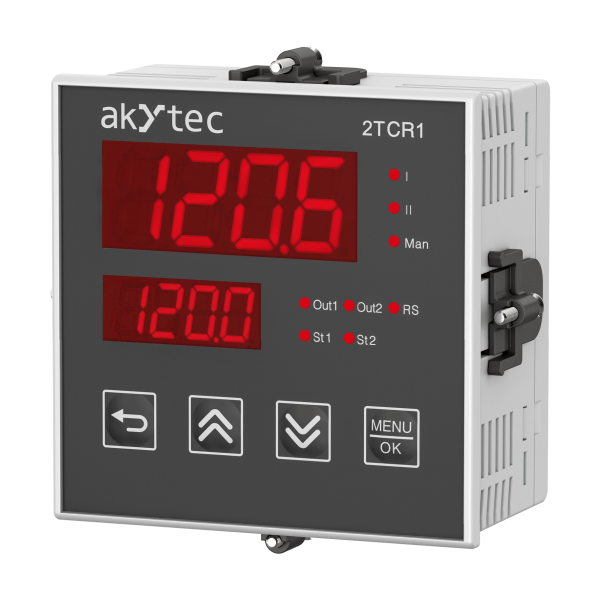

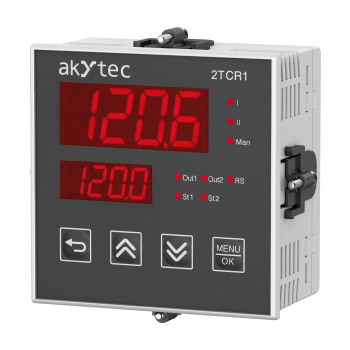

Abmessungen P1-Gehäuse P2-Gehäuse P5-Gehäuse |
(96 x 96 x 53) ± 1 mm (96 x 48 x 100) ± 1 mm (48 x 48 x 103) ± 1 mm |
|
| IP-Schutzart (vordere/hintere Seite) | IP5/IP20 | |
| Gewicht (brutto/netto) | ca. 400 g / 250 g | |
| Durchschnittliche Betriebsdauer | 12 Jahre | |
