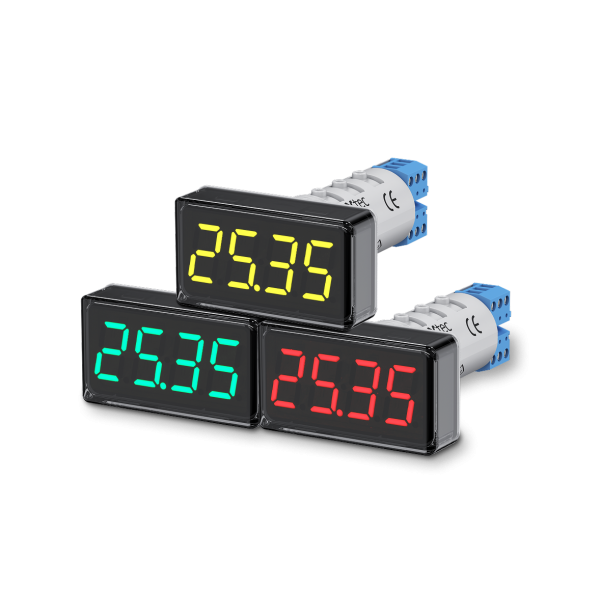

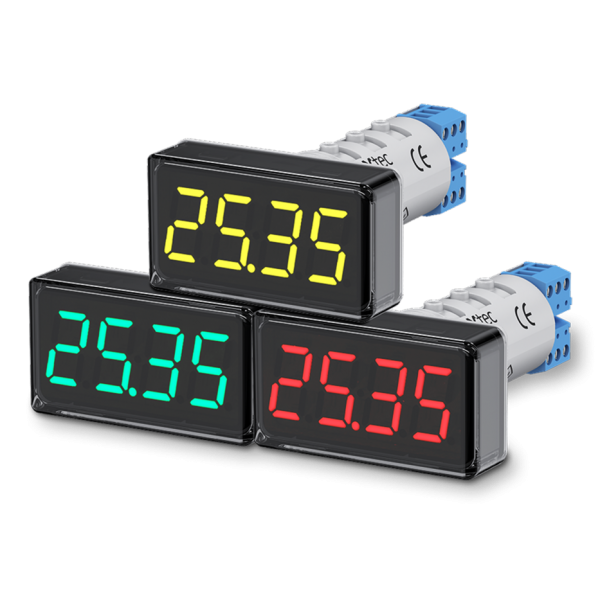

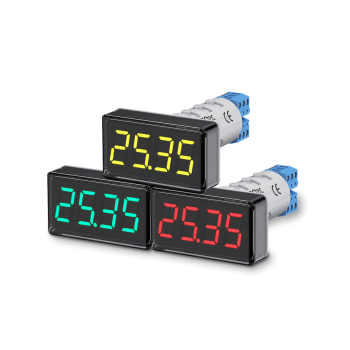

- 4-stellige Dreifarbenanzeige.
- Universeller Eingang: Unterstützt den direkten Anschluss von Widerstandsthermometern, Thermoelementen, Drucksensoren, Feuchtigkeitssensoren, Füllstandssensoren usw. (Weitere Informationen zu den Eigenschaften von Messsensoren finden Sie in den Sensorspezifikationen.)
- Dreifarbige Anzeige: Konfigurierbar gemäß den gewünschten Schwellenwerten.
- Betriebsmodi: Kontinuierliche Anzeige des gemessenen Parameters in rot, gelb oder grün, ähnlich wie beim ITP14 und ITP16.
- Alarmanzeige: Ausgelöst durch eine Signalunterbrechung oder wenn die Messungen bestimmte Grenzwerte überschreiten.
- Ausgang: Zur Signalisierung oder Steuerung mit 200 mA und 42 V.
- Stromversorgung: Aus einer externen Gleichspannungsquelle von 10...30 V.
- Design-Merkmale:
- Kann in einer 22-mm-Bohrung montiert werden.
- Abnehmbare Schraubanschlüsse.
- Betriebstemperaturbereich: -40 bis +60 °C.
- Schutzart des Gehäuses: IP65 an der Frontplatte.
- Strom 0...5 mA, 0(4)...20 mA
- Spannung 0(2)...10 V
- RTD: 50/100/1000 Ω Cu, Pt, Ni, M, P
- Thermoelemente: B, J, K, N, R
Funktionsweise von ITP17:
Anzeigebetrieb
Die visuelle Benachrichtigung über den Messwertstatus des ITP-17 wird von einem automatischen Farbwechsel begleitet. Betrachten wir ein Beispiel für die Einrichtung der Farbsignalisierung des Heizprozesses. Es werden vier Ereignisse definiert: Normal, Unterkühlung, Überhitzung und Notfall-Überhitzung. Jedes Ereignis hat seine eigene Anzeigefarbe.
_1x.png)
Das ITP-17-Indikator-Setup ermöglicht die Konfiguration beliebiger benutzerdefinierter Farbwechselschwellenwerte und der entsprechenden Farben innerhalb des Signalmessbereichs. Die einzige Regel ist, dass die Schwellenwerte für jede nachfolgende Farbzone größer sein müssen als der vorherige Schwellenwert.
_1x.png)
|
Parameter |
Bedeutung |
|
Rahmen |
|
|
Abmessungen |
26×48×65 mm |
|
Umgebungstemperatur |
-40...60 °C |
|
Schutzklasse |
III |
|
IP-Code |
Vorderseite IP65, Rückseite IP20 |
|
Anzeige |
|
|
Anzeigetyp |
Vierstellige Sieben-Segment-Anzeige |
|
Zeichenhöhe |
14 mm |
|
Anzeigefarbe |
Rot\Grün\Gelb |
|
Eingangssignaleigenschaften |
|
|
Anzahl der Messkanäle |
1 |
|
Eingangssignaltyp |
|
|
Eingangswiderstand bei der Spannungsmessung, nicht mehr als |
250 kОhm |
|
Eingabe der Abfragezeit, nicht mehr als |
0,3 s |
|
Konfigurationsschnittstelle |
MicroUSB |
|
Stromversorgung |
|
|
Stromversorgung |
10...30 V DC (Nennspannung 24 V) |
|
Stromverbrauch, max. |
1 W |
- STEP Model
 |
 |
|
| akYtec Tool Pro_v1.28.128.0 |
| ITP17 |
|
STEP_ITP17 (*.zip 794.6 KB)
|
- Welcher Signaltyp wird von der dreifarbigen Universalanzeige ITP17 unterstützt und wie wird das Modul angeschlossen?
- Kann die dreifarbige Universalanzeige ITP17 direkt an einen Temperatursensor PT100 angeschlossen werden oder sollte ein 4–20 mA Wandler verwenden werden?
- Welche Software wird benötigt, um den ITP17 zu programmieren?
- Welche Schutzart hat diese Anzeige?
- Wie hoch ist die Genauigkeit des ITP17? Und wie steht es um die Abtastzeit?
- Gibt es eine galvanische Trennung zwischen dem Eingang, dem Ausgang und dem Versorgungsspannungskreis?
- Was ist die maximale Entfernung für den Anschluss eines RTD- oder TC-Signals an die ITP17?
- In welchen Farben ist die Anzeige erhältlich?
- Welchen Durchmesser sollte der Montageausschnitt für den Einbau dieser Anzeige haben?
- Können mehrere dreifarbige Universalanzeigen ITP17 an einen gemeinsamen Analogausgang angeschlossen werden? Wie sollten diese angeschlossen sein, in Reihe oder parallel?
