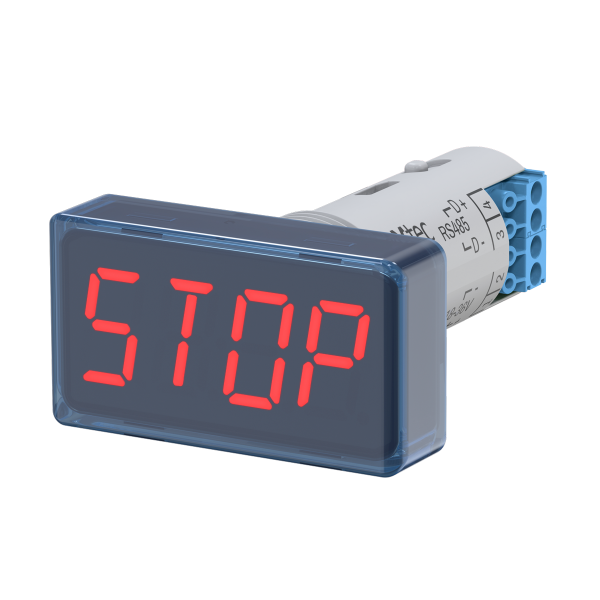

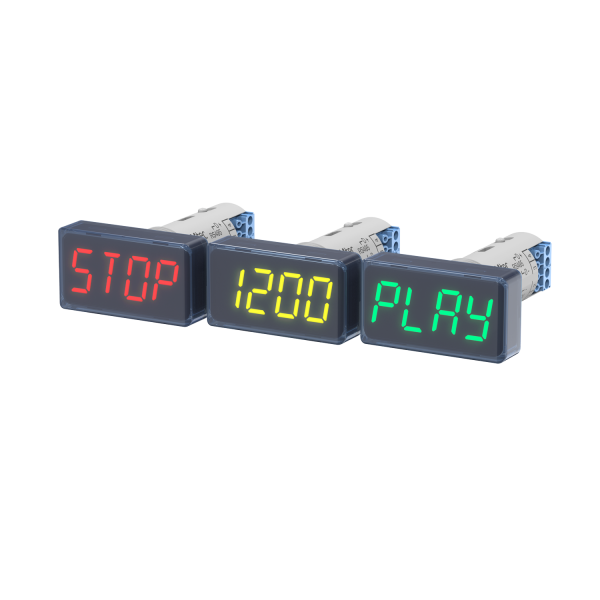

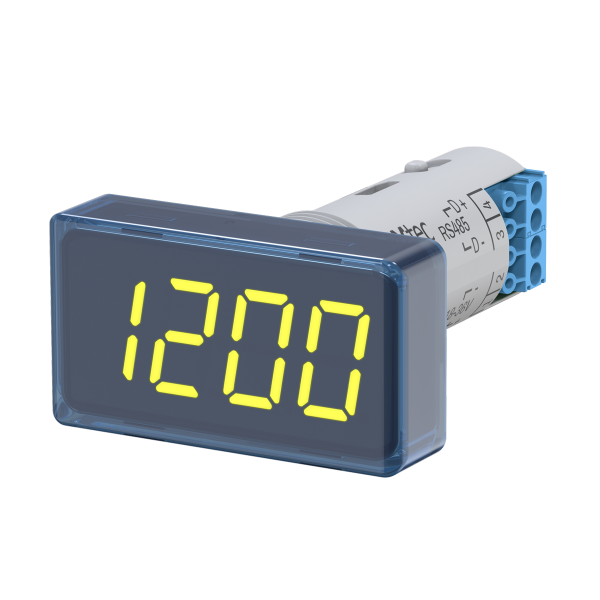

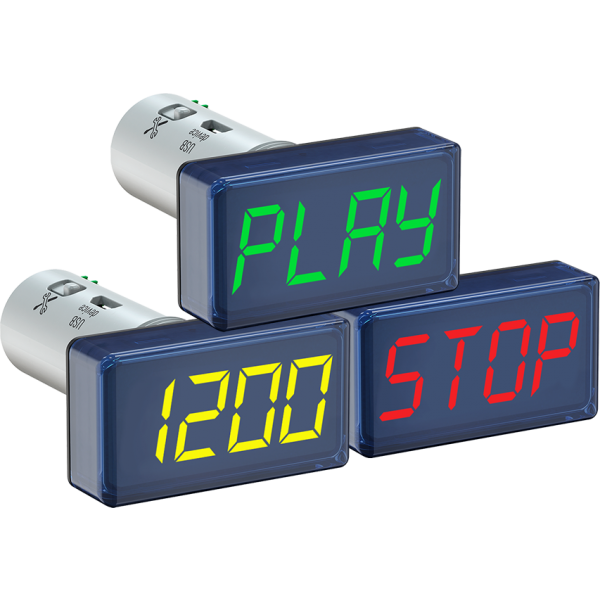

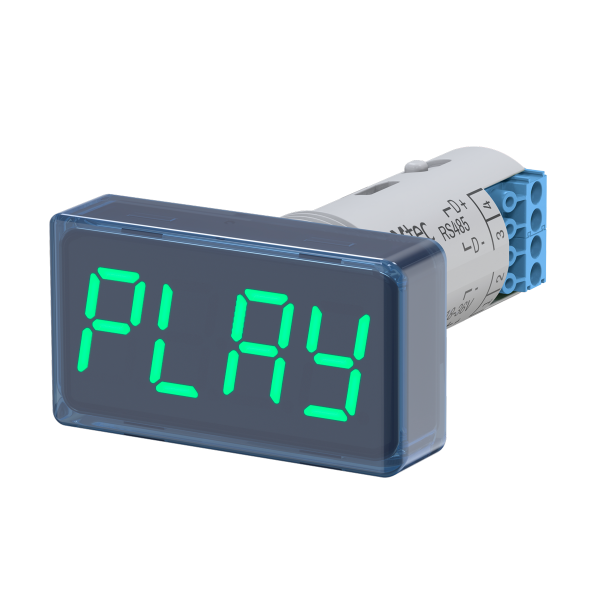

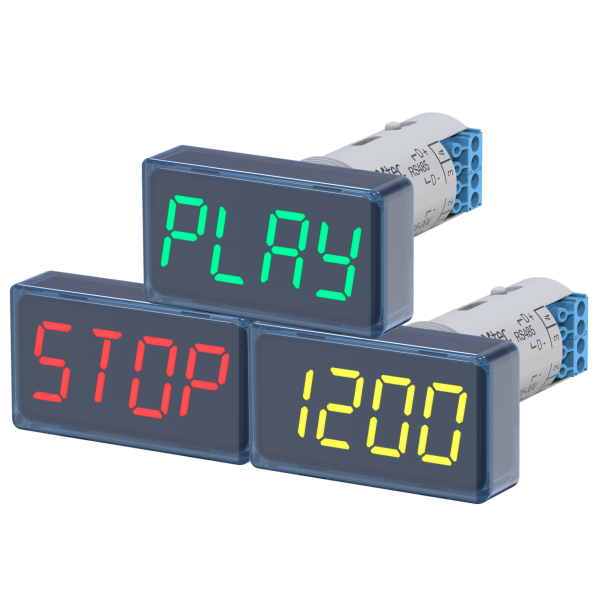

Artikelbeschreibung
- Konfigurierbare Byte/Register-Reihenfolge für alle Betriebsarten.
- Anzeige von Werten wie INT, DINT, WORD, DWORD, REAL, STRING, Portrait (Bitmaske der Anzeigesegmente), Zeit (Wert im Format „xx:yy“).
- Anpassbare Anzahl von führenden Nullen und Dezimalstellen.
- Unterstützt Blink- und Tickermodi.
- Möglichkeit der linearen Skalierung des erhaltenen Wertes.
- Steuerung von Farbe, Blinken und anderen Parametern über Modbus-Register.
- Vorhandensein eines eingebauten Logikmodus zur Änderung der Farbe und des Blinkmodus bei Werten außerhalb des angegebenen Bereichs.
- Steuerung der LED-Helligkeit.
- Unterstützt Modbus RTU/ASCII-Protokolle im Master/Slave/Spy-Modus.
- Master - das Anzeigegerät fungiert als Master-Gerät, das ein anderes Gerät abfragt und den Wert eines seiner Parameter anzeigt. Dies ermöglicht die Anzeige von Daten von einem Gerät, das nur im Slave-Modus arbeiten kann, wie z. B. TRM. Der Farbwechsel und das Blinken des Indikators werden durch die integrierte Logik des Indikators gesteuert, wie vom Benutzer eingestellt.
- Slave - der Indikator zeigt einen vom Master-Gerät (z.B. PLC oder PR) empfangenen Wert an. Der Farbwechsel und das Blinken des Anzeigers kann entweder durch einen Befehl des Master-Gerätes (gemäß dessen Programm) oder durch die eingebaute Logik des SMI2-М erfolgen. Mehrere Anzeiger können an einen RS-485-Bus angeschlossen werden.
- Spy - Modus ermöglicht es dem Anzeigegerät, sich an den Bus anzuschließen, an dem bereits ein Master-Gerät vorhanden ist, und den Datenverkehr „mitzuhören“ und auf Anfragen oder Antworten mit bestimmten Parametern (Geräteadresse, Funktionscode, Registeradresse) zu warten. Dadurch kann das Gerät in bestehenden Systemen eingesetzt werden, in denen eine Neukonfiguration der Geräte nicht möglich ist. Ein weiterer Anwendungsfall für diesen Modus ist die synchrone Datenaktualisierung auf mehreren Anzeigern unter Verwendung eines Broadcasts vom Master-Gerät an Adresse 0. Jedem Indikator wird in der abgehörten Anfrage eine individuelle Registernummer zugewiesen, so dass jedes Gerät seine eigenen Daten aus der übertragenen Anfrage extrahieren kann.
Details
Funktionsweise des SMI2-M:
Parameter |
Bedeutung |
Rahmen |
|
Abmessungen |
48×26×65,4 mm |
Umgebungstemperatur |
-40…70 °C |
Schutzklasse |
III |
IP-Code |
frontseitig IP65, rückseitig IP20 |
Anzeige |
|
Anzeigetyp |
LED, 4-Stellig, 7-Segment |
Zeichenhöhe |
14 mm |
Farbe der Anzeige |
rot / grün / gelb |
Interface |
|
Schnittstelle |
RS-485 (2-Draht Bus) |
Protokolle |
ModBus RTU / ASCII, akYtec |
Baudrate |
2.4...115.2 kBit/s |
Galvanische Trennung |
Ja |
Konfiguration Schnittstelle |
Mikro-USB |
Spannungsversorgung |
|
Spannungsversorgung |
24 (18...36) V DC |
Leistungsaufnahme, max. |
1,5 W |
Dokumente Und Software
- ePLAN
- STEP Model
akYtec Tool Pro_v1.24.118.0 |
SMI2-M |
|
ePLAN_SMI2-M (*.zip 11.4 mb)
|
|
STEP_SMI2-M (*.zip 2.95 mb)
|
Zusätzliche Informationen
FAQ
- Welche Software benötige ich, um die SMI2 zu konfigurieren? Ist ein spezielles Kabel erforderlich?
- Ich habe die SMI2 mehrmals erfolgreich an meinen PC angeschlossen, allerdings erscheint dieses Mal eine Fehlermeldung. Was habe ich zu überprüfen?
- Kann ich die SMI2 mit einer Arduino-Platine oder einer SPS eines beliebigen Herstellers verbinden?
