- Hochleistungs-CPU mit bis zu 1,8 GHz
- Speicher: bis zu 8 GB ROM, 2 GB RAM, 64 KB MRAM RETAIN
- Linux-Betriebssystem mit Echtzeit-Patch
- Vier Ethernet-Ports (drei davon als gemanagter Switch)
- Unterstützte Protokolle: Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent), Zähler-/Utility-Protokolle, Unterstützung kundenspezifischer Protokolle
- GSM/GPRS-Modem-Kompatibilität
- Anwendungsprotokolle: NTP, FTP/FTPS, HTTP/HTTPS, SSH, SMTP/IMAP/POP3
- Anbindung an MySQL- und MS-SQL-Datenbanken
- Unterstützung für CODESYS Web-Visualisierung
- Integrierte Weboberfläche für Konfiguration und Diagnose
- Einfache Anbindung an die akYtec Cloud
- Zwei Versorgungseingänge für Redundanz
- Unterstützung von Ethernet-Ringtopologien mit Mx210-Modulen (STP/RSTP)
- Integrierte Firewall
- Montage auf DIN-Schiene oder an der Wand
- Abnehmbare Klemmenblöcke mit unverlierbaren Schrauben
- Kabelmanagement-System
- Austauschbare CR2032-Batterie, Start/Stopp-Schalter, MicroSD-Steckplatz unter Abdeckung
- Weiter Versorgungsspannungsbereich: 10…36 V DC
- Erweiterter Betriebstemperaturbereich: −40…+55 °C
(−20…+55 °C für PLC210-1x)
Funktionen und Eigenschaften:
|
Modell |
DI (Digitale Eingänge) |
DO (Digitale Ausgänge) |
AI (Analoge Eingänge) |
AO (Analoge Ausgänge) |
|
PLC210-11 |
12 DI |
18 DO |
– |
– |
|
PLC210-12 |
24 DI |
12 DO |
– |
– |
|
PLC210-13 |
24 DI |
16 DO |
– |
– |
|
PLC210-14 |
12 DI |
12 DO |
4 AI |
– |
|
Stromversorgung |
|
|
Anzahl der Stromanschlüsse |
2 (Haupt- und Backup-Versorgung) |
|
Versorgungsspannung |
10…36 V (Nennspannung 24 V) |
|
Leistungsaufnahme, max. – Modell 11 |
16 W |
|
Leistungsaufnahme, max. – Modell 12 |
14 W |
|
Leistungsaufnahme, max. – Modell 13 |
10 W |
|
Leistungsaufnahme, max. – Modell 14 |
12 W |
|
Verpolungsschutz |
Ja |
|
Schutzklasse |
II |
|
Rechenressourcen |
|
|
CPU |
4× Cortex-A55, 1,8 GHz |
|
ROM |
8 GB (eMMC) |
|
RAM |
2 GB (DDR4) |
|
Retain-Speicher |
64 KB (MRAM) |
|
Kommunikationsschnittstellen – Ethernet |
|
|
Anzahl der Ports |
4 (RJ-45) |
|
Ethernet-Konfiguration |
Ports 1–3: Ethernet-Switch, 10/100 Mbit/s Port 4: separater Ethernet-Netzwerkadapter, 10/100/1000 Mbit/s |
|
Industrieprotokolle* |
Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent) |
|
Anwendungsprotokolle* |
NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard |
|
Maximale Kabellänge |
100 m |
|
Kommunikationsschnittstellen – RS485 |
|
|
Anzahl der Ports |
2 |
|
Industrieprotokolle* |
Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), akYtec (Master) |
|
Baudrate |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bit/s |
|
Galvanische Trennung |
1500 V |
|
Pull-up-Widerstände |
Ja |
|
Abschlusswiderstände |
Nein |
|
Kommunikationsschnittstellen – RS232 |
|
|
Anzahl der Ports |
1 (Tx, Rx, GND) |
|
Maximale Anzahl der Geräte |
1 |
|
Industrieprotokolle* |
Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), akYtec (Master) |
|
Baudrate |
1200…115200 bit/s |
|
USB-Gerät |
|
|
Anzahl der Ports |
1 × Micro-USB (RNDIS) |
|
Unterstützte Dienste |
CODESYS Gateway, FTP, HTTP, HTTPS, SSH |
|
Angeschlossene Speicher – USB Host |
|
|
Anzahl der Anschlüsse |
1 × USB-Typ-A |
|
Unterstützte Geräte |
MSD / FTDI, USB 2.0 |
|
Angeschlossene Speicher – SD-Karte |
|
|
Anzahl der Anschlüsse |
1 |
|
Typ |
microSD |
|
Echtzeituhr |
|
|
Genauigkeit bei +25 °C |
±5 s/Tag |
|
Genauigkeit bei −20 °C / +55 °C |
±20 s/Tag |
|
Pufferbatterie |
CR2032 |
|
Allgemeine Informationen |
|
|
Abmessungen |
(105 × 125 × 84) ± 2 mm |
|
Gewicht |
max. 1,2 kg |
|
Schutzart |
IP20 |
|
Durchschnittliche Lebensdauer, min. |
8 Jahre |
 |

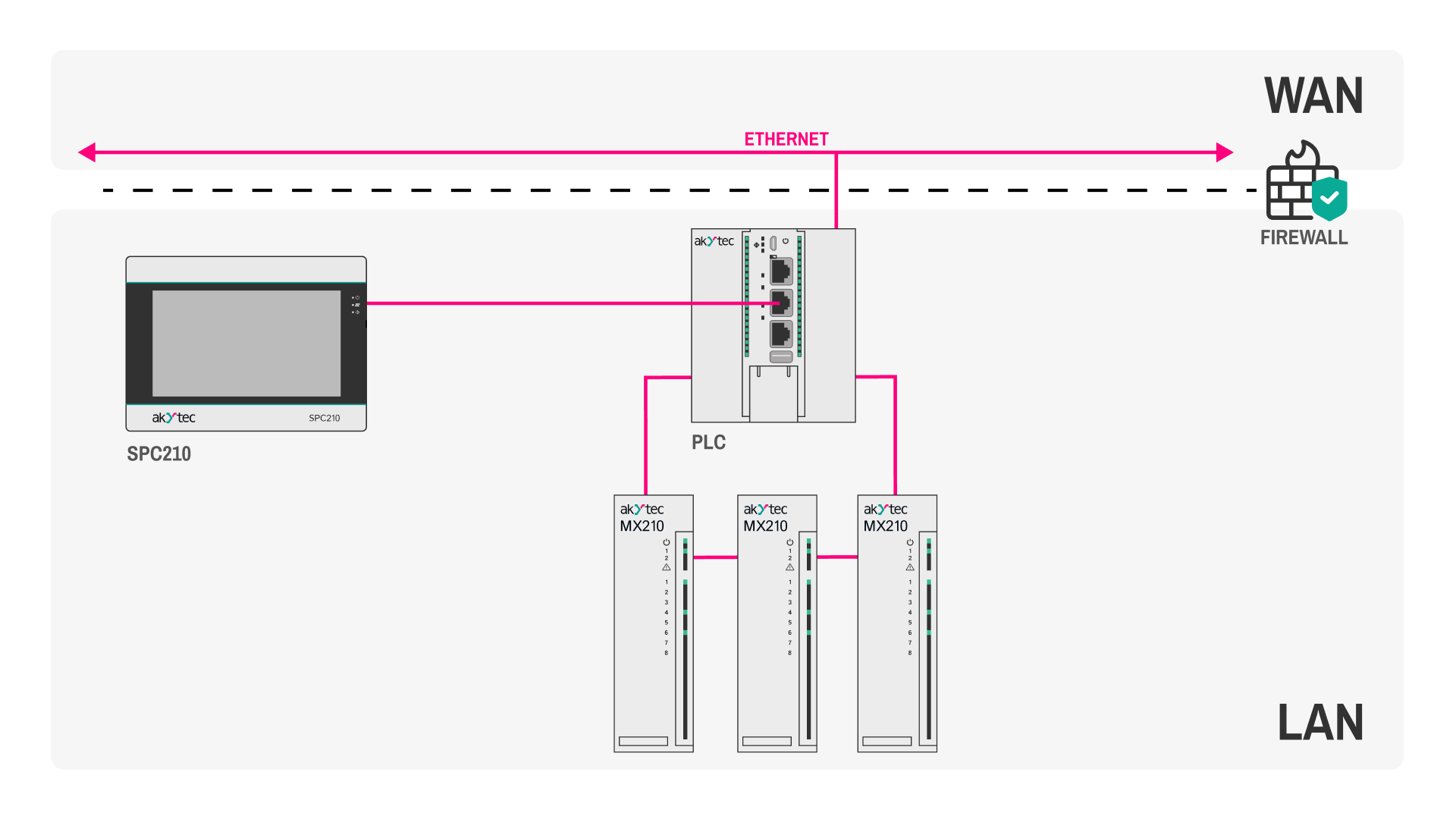

Ethernet 1, Ethernet 2 und Ethernet 3 Ports sind zu einem lokalen Netzwerk (LAN) zusammengeführt. Der Ethernet-Port 4 wird als separate, isolierte Netzwerkschnittstelle für die WAN-Verbindung verwendet und durch eine Firewall geschützt. Dieses Schema ermöglicht die Aufteilung des Netzwerks in zwei Zonen und bietet einen einheitlichen IP-Adressraum für die Ethernet-Ports 1–3. |
 |

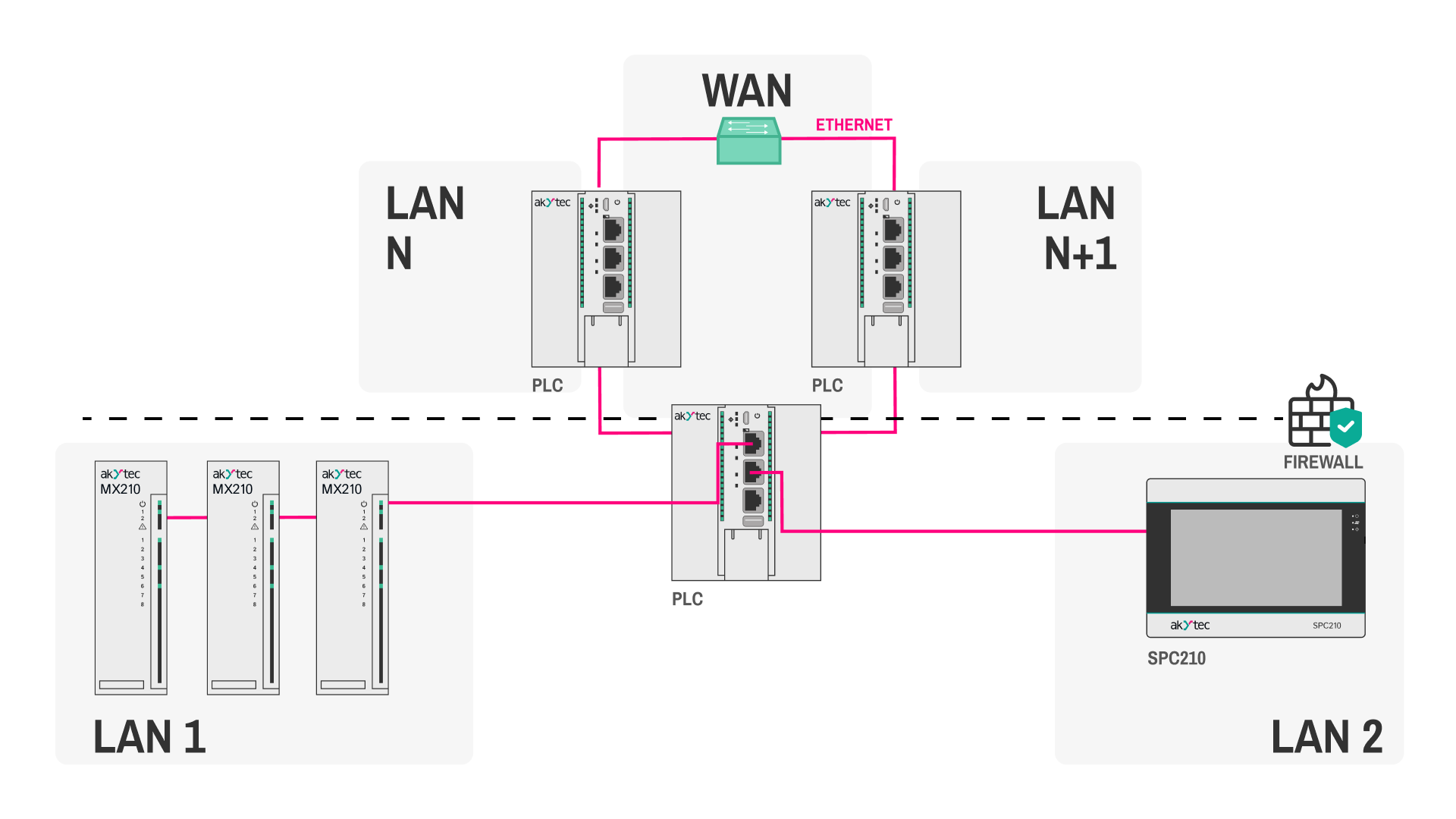

Ethernet 1 und Ethernet 2 Ports sind mit einem durch eine Firewall geschützten WAN (Netzwerk) verbunden. Ethernet 3 und Ethernet 4 Ports sind separate, isolierte Netzwerkschnittstellen für lokale Netzwerke (LAN). |
 |

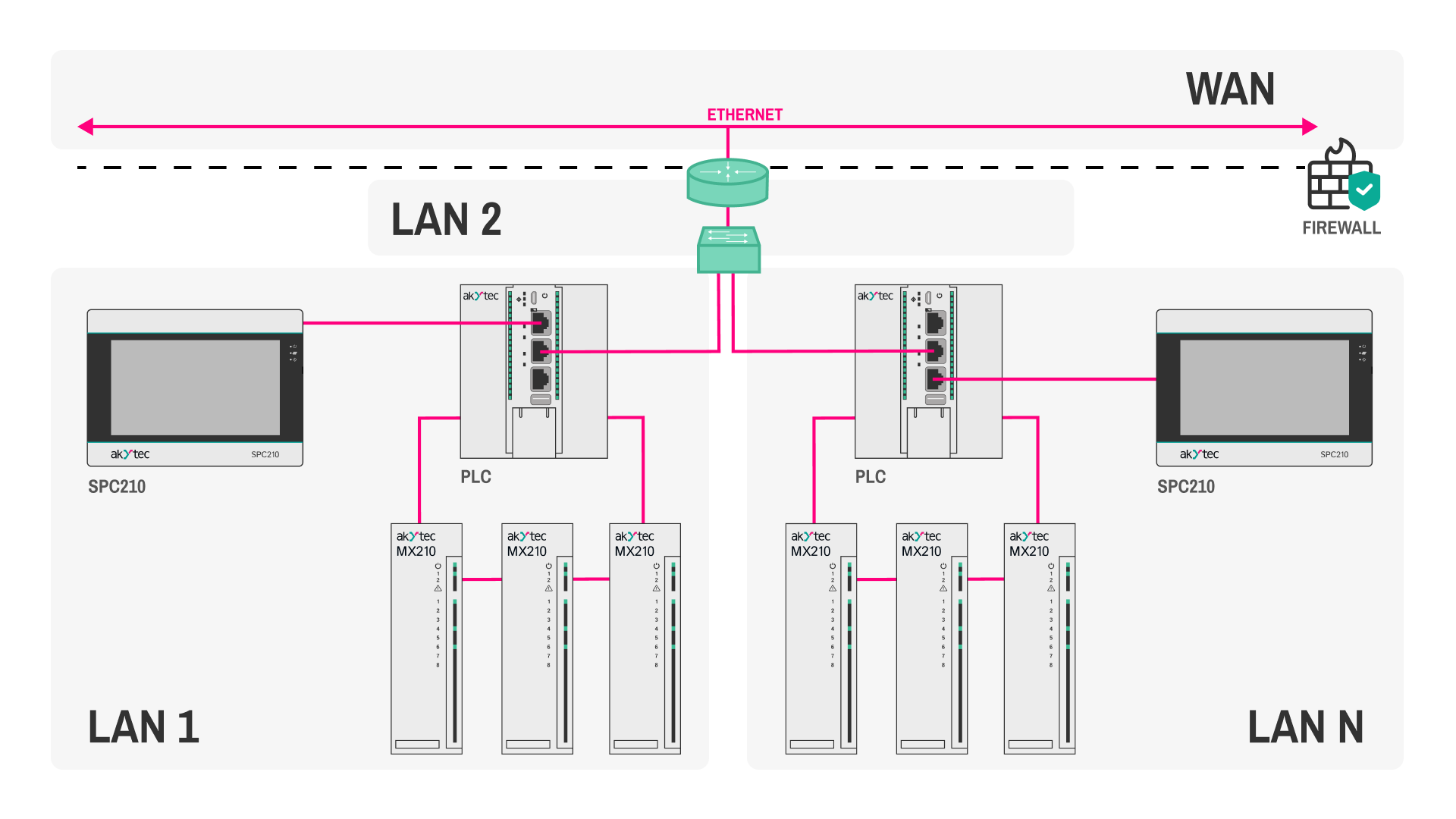

Ethernet 1, Ethernet 2 und Ethernet 3 Ports sind zu einem lokalen Netzwerk (LAN) zusammengeführt. Der Ethernet-Port 4 ist eine separate, isolierte Netzwerkschnittstelle für den Anschluss an ein eigenes lokales Netzwerk (LAN). |
