- Messung von Temperatur, Druck, Feuchte, Durchfluss, Füllstand und weiteren Größen über einen Kanal.
- Verarbeitung des Eingangssignals:
- Digitale Filterung und Linearisierung der Sensorsignale (Korrektur von Offset und Kennlinienneigung)
- Skalierung des Signals auf physikalische Einheiten
- Berechnung und Anzeige:
- Quadratwurzel des Messwerts
- Kompatibel mit Sensoren, die über Eigensicherheitsbarrieren angeschlossen sind
- Analyse des Signalverlaufs (steigend, fallend, konstant)
- Integrierte Spannungsversorgung für aktive Sensoren (nur bei der 24-V-DC-Ausführung verfügbar)
- Die digitale Anzeige stellt Messwert, Sollwert, Ausgangswert, berechneten Funktionswert oder Signalverlauf dar.
- Automatischer Wechsel der angezeigten Parameter
- Zurücksetzen auf Werkseinstellungen
- Menüzugriffskontrolle und Schutz vor unbefugten Parameteränderungen
- Konfigurierbare Funktionen: Heizung, Kühlung, Alarm, Aufzeichnung und PID-Regelung
- Überwachung auf:
- Sensorbruch oder ein unverändertes („eingefrorenes“) Signal im Regelkreis
- Unterbrechung der Sensorverbindung
- Überschreitung des zulässigen Messbereichs für den gewählten Sensortyp
- Automatische Wiederaufnahme der Regelung, sobald der Sensor wieder ordnungsgemäß arbeitet oder der Messwert wieder im zulässigen Messbereich liegt
- Umschalten der Ausgänge in den sicheren Zustand bei Alarm oder Aktivierung des STOP-Modus
- USB Type-C: Konfiguration des Geräts über einen PC
- RS-485 (bei der Ausführung mit RS-485 verfügbar):
- Datenaufzeichnung und Konfiguration über einen PC
- Prozesssteuerung aus der Ferne: Start/Stopp, Wechsel der Betriebsart und Anpassung des Sollwerts
- Welche Sensortypen unterstützt der TCR10? Werden Signale von 4–20 mA und 0–10 V unterstützt?
- Wie erfolgt die Datenaufzeichnung? Verfügt das Gerät über einen integrierten Speicher?
- Welche Software wird für die Konfiguration des Geräts benötigt?
- Welche Parameter lassen sich mit akYtec Tool Pro konfigurieren?
Verarbeitung der Eingangssignale
Anzeige und Konfiguration
Ausgänge und Regelung
Alarmfunktionen und Störungsbehandlung
Schnittstellen
|
Parameter |
Wert |
|
Spannungsversorgung |
|
|
Spannungsversorgung |
230 (90…264) V AC bei 50 (47…63) Hz |
|
Leistungsaufnahme, max. |
11 VA |
|
Eingänge |
|
|
Anzahl |
2 |
|
Funktion von Eingang 1 |
Messung |
|
Funktion von Eingang 2 |
Zusätzlicher Eingang (Fernstart und Fernstopp der Regelung) |
|
Ausgänge |
|
|
Anzahl |
2 |
|
Typ |
R – Kontakte elektromagnetischer Relais |
|
Konfigurationsschnittstelle |
|
|
Typ |
USB Typ C |
|
Datenaustauschprotokoll (Betriebsart) |
Modbus RTU (Slave) |
|
Schnittstelle für den Datenaustausch |
|
|
Typ |
RS-485 |
|
Datenaustauschprotokoll (Betriebsart) |
Modbus RTU (Slave), Modbus ASCII (Slave) |
|
Mechanische Daten |
|
|

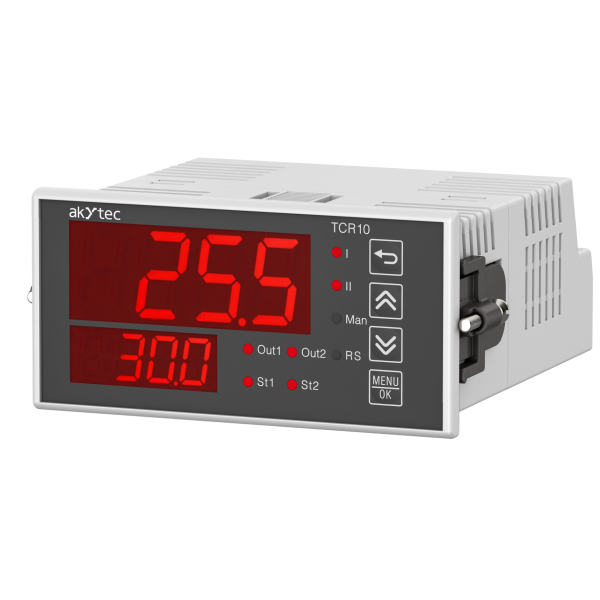

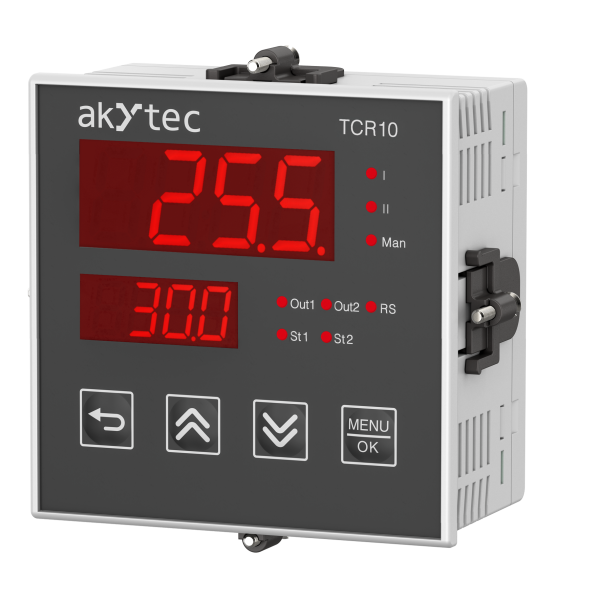

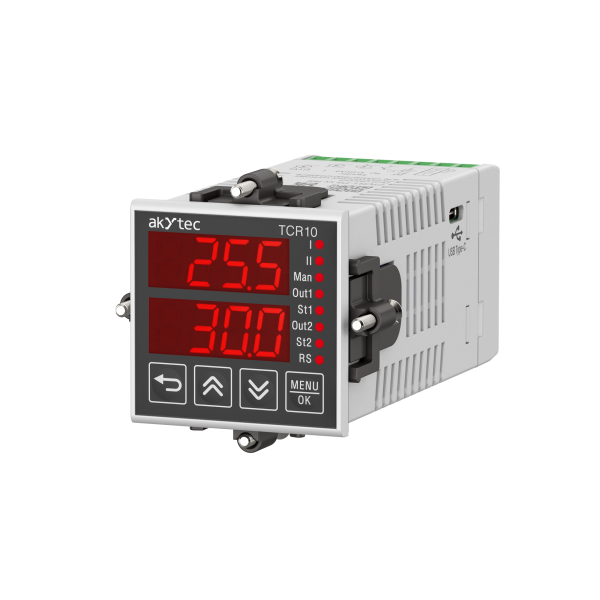

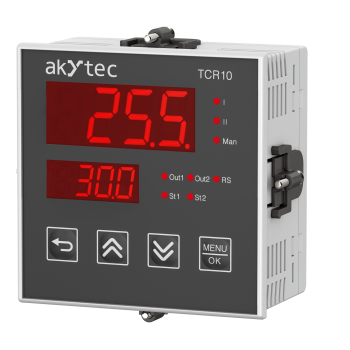

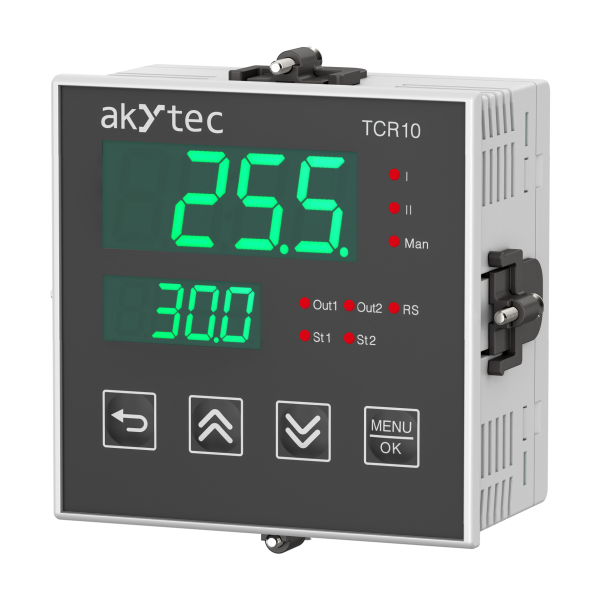

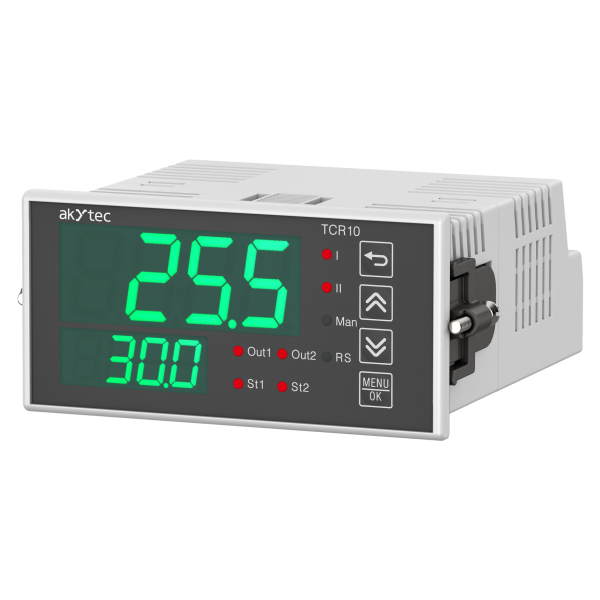

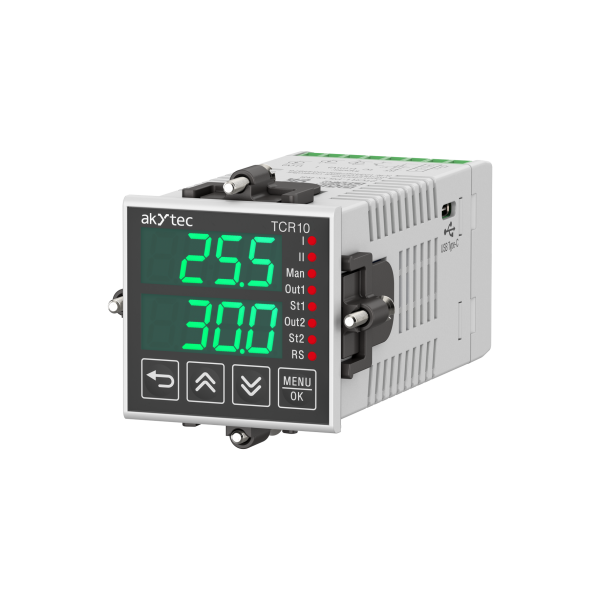

Abmessungen Gehäuse P1 Gehäuse P2 Gehäuse P5 |
(96 × 96 × 53) ± 1 mm (96 × 48 × 100) ± 1 mm (48 × 48 × 103) ± 1 mm |
|
Schutzart (Front/Rückseite) |
IP54/IP20 |
|
Gewicht (brutto/netto) |
ca. 400 g / 250 g |
|
Durchschnittliche Lebensdauer |
12 Jahre |
