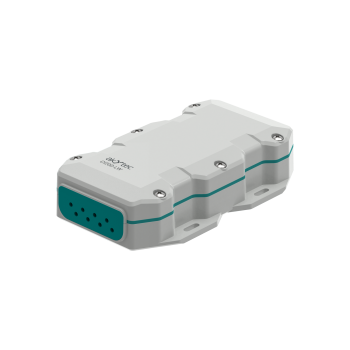

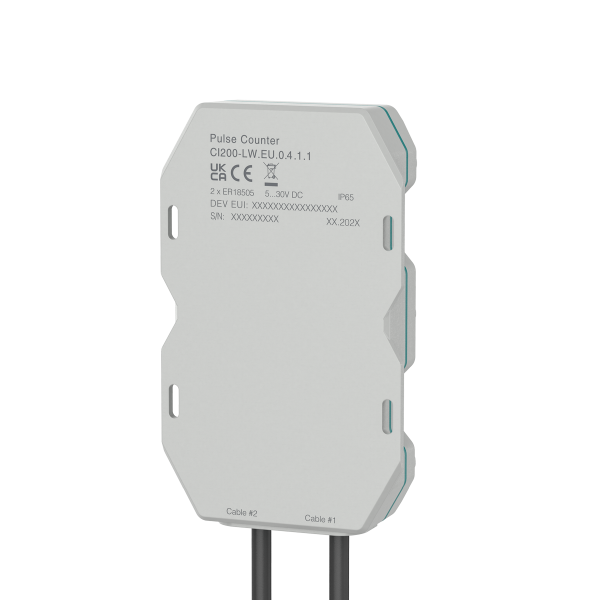

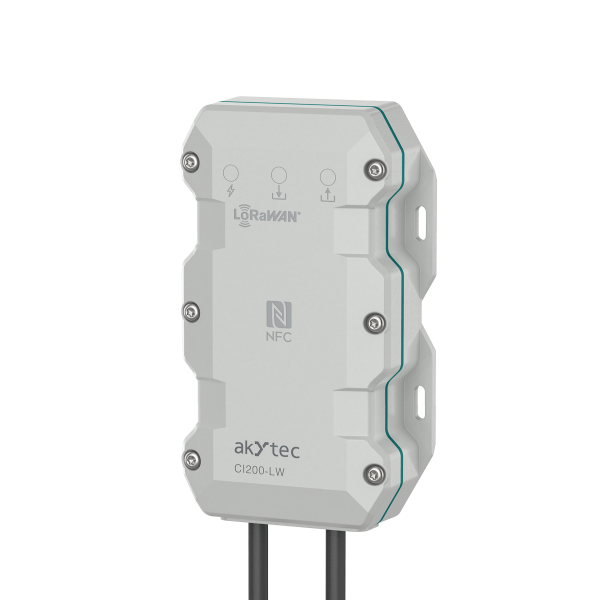

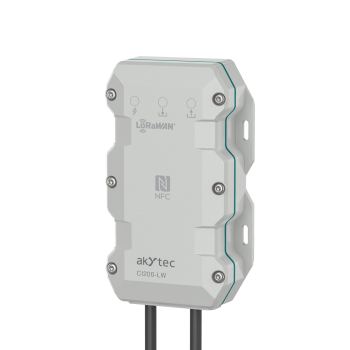

CI200-LW 4-Kanal-Impulszähler

CI200-LW 4-Kanal-Impulszähler

Artikelnummer: CI200-LW

Der CI200-LW Impulszähler dient zur Überwachung des Zustands diskreter Eingänge (Impulszählung oder Erkennung von Störmeldungen). Die erfassten Messwerte werden im Gerät gesammelt und anschließend über ein LoRaWAN-Netz übertragen.
Das Gerät wird über eine Batterie betrieben, mit der Möglichkeit, eine externe DC-Stromquelle anzuschließen.

* Gerätevarianten:

CI200-LW.EU.0.2.4.1.0.1(Europa-Frequenzband, interne Antenne, Outdoor)
CI200-LW.EU.1.2.4.1.0.1(Europa-Frequenzband, externe Antenne, Outdoor)

* Pflichtfelder

Menge - +

Artikelbeschreibung

Details

Produktbeschreibung

Hauptmerkmale

LoRaWAN 1.0.4 Klasse A, C
Stromversorgung: Batterie und 5…30 V DC
Aktivierungsmethoden: ABP / OTAA
Aktivierung über NFC
Gerätekonfiguration über Mobile App via Bluetooth LE
4 × DI (Status/Impuls) und 1 × DO (Open Collector)

Anwendungsbereiche

Einbindung von bis zu 4 bestehenden Verbrauchszählern in ein drahtloses LoRaWAN-Netz
Organisation der drahtlosen Statusüberwachung von bis zu 4 entfernten Geräten
Organisation der drahtlosen Steuerung einer entfernten Betriebseinheit

Technische Daten

Schnittstelle für die Datenübertragung
Datenübertragungstechnologie	LoRaWAN 1.0.4 Klasse A, C
Frequenzbänder	EU868 (US915 und andere – auf Anfrage)
ADR-Unterstützung	ja
Sendeleistung, max.	+20 dBm
Empfängerempfindlichkeit	–137 dBm
Kommunikationsintervall	1, 5, 10, 30 min; 1, 4, 6, 12, 24 Stunden
Speicherkapazität für Pakete	20 000 Pakete
Senderleistung, max.	100 mW
Aktivierungsmethode im LoRaWAN-Netz	ABP / OTAA
Antennentyp	intern / extern (auf Anfrage)
Verschlüsselungsalgorithmus	Hardware AES-128
Konfigurationsschnittstellen
Geräteidentifikation	NFC-A
Geräteeinstellung	Bluetooth LE 5.1
Konfigurationssoftware
Mobile App	akYtec IoT Configurator
Digital-/Impulseingang
Umschaltung des Betriebsmodus	Software
Anzahl	4 Stk.
Max. Impulsfrequenz, Hz	100 (200 Hz mit zusätzlichem EMV-Schutz)
Interner Pull-up zur Gerätespannung	ja
ESD-Schutz	ja
Typ der angeschlossenen Geräte	„Trockenkontakt“, Open Collector
Digitalausgang
Anzahl	1 Stk.
Laststrom, max.	1 A
Schaltspannung	bis 24 V DC
Typ des Digitalausgangs	Open Collector
Speicher
Speichertyp	Flash
Eingebaute Speicherkapazität	8 MB
Stromversorgung
Batteriespannung	3,6 V
Batterietyp	2 × ER18505
Gesamtkapazität	4000 mAh
Autonomer Betrieb	bis zu 5 Jahre, abhängig von den Einstellungen
Externe DC-Stromversorgung	5…30 V
Mechanisch
Farbe	RAL 7035 (lichtgrau)
Material	ABS+PC Kunststoff
Schutzart	IP65

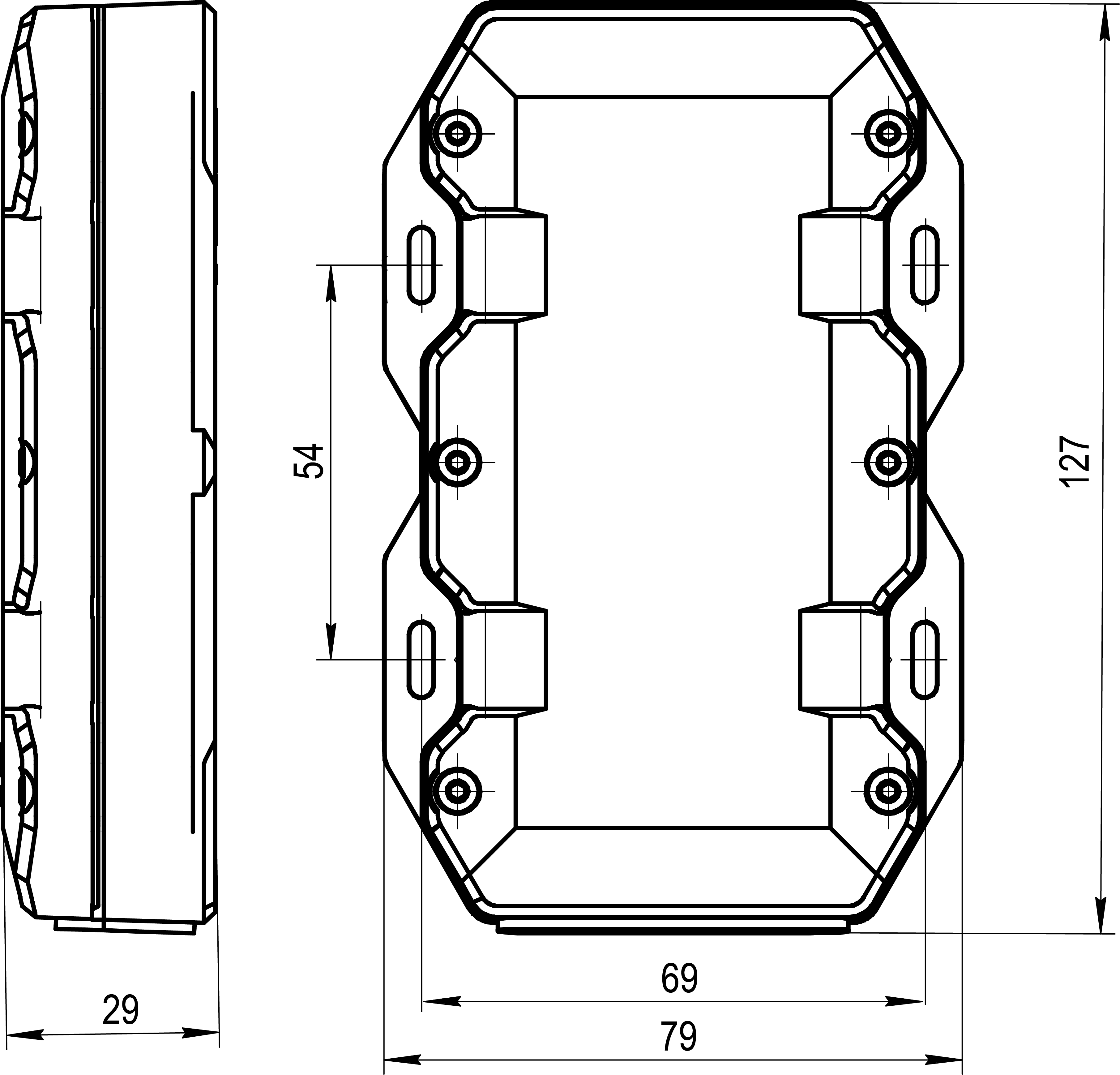

Abmessungen	129 × 79 × 29 mm
Kabellänge	2 × 1 m
Gewicht, max.	ca. 230 g (mit Kabeln)
MTBF	50 000 Stunden

Anschlüsse

Farbe	Kabel Nr. 1	Kabel Nr. 2
Grün	DI1	DO
Grün-weiß	COM1	COM
Blau	DI2	BAT
Blau-weiß	COM2	–
Orange	DI3	24V
Orange-weiß	COM3	–
Braun	DI4	0V
Braun-weiß	COM4	–

Dokumente Und Software

Bedienungsanleitung CI200-LW_3-DE-154131-1.1
Kurzanleitung CI200-LW_3-DE-153474-1.2
User guide CI200-LW_3-EN-154010-1.1
Short Guide CI200-LW_3-EN-153475-1.2

Software

AkytecIoTConfigurator_12.08

Zusätzliche Informationen

FAQ

Was ist LoRaWAN?

LoRaWAN (Long Range Wide Area Network) ist eine spezielle Technologie für die drahtlose Datenübertragung über große Entfernungen bei sehr geringem Energieverbrauch. Sie eignet sich ideal für batteriebetriebene Geräte, die über Jahre hinweg betrieben werden und nur kleine Datenmengen übertragen, z. B. Zählerstände oder Sensordaten.

Warum benötige ich LoRaWAN-Geräte?

Unsere LoRaWAN-Geräte ermöglichen die drahtlose, ferngesteuerte Datenerfassung von verschiedenen Zählern (Wasser, Gas, Strom) oder anderen industriellen Geräten. Dies ist besonders praktisch für automatisierte Datenerfassung, Überwachung und Steuerung – ganz ohne Verkabelung.

Welche Geräte bieten Sie an?

Wir bieten vier Haupttypen von LoRaWAN-Geräten an:

LoRaWAN-Impulszähler
Zur Erfassung von Daten aus Zählern mit Impulsausgang (z. B. Wasser- oder Stromzähler).
LoRaWAN-Impulszähler für Elster-Gaszähler
Ein speziell entwickeltes Gerät zur Datenerfassung von Elster-Gaszählern.
LoRaWAN-M-BUS-Konverter
Ermöglicht den Anschluss von Geräten mit M-BUS-Protokoll (häufig Wärme- oder Wasserzähler) an ein LoRaWAN-Netzwerk.
LoRaWAN-MODBUS-Konverter
Dient zur Integration industrieller Geräte mit MODBUS-Schnittstelle (z. B. Sensoren oder Steuerungen) in ein LoRaWAN-Netzwerk.

Was sind DevEUI, AppEUI und AppKey?

Dies sind eindeutige Kennungen und Schlüssel, die für die Verbindung Ihres LoRaWAN-Geräts mit dem Netzwerk sowie für die sichere Datenübertragung erforderlich sind.

DevEUI ist die eindeutige Gerätekennung,
AppEUI ist die Anwendungskennung,
AppKey ist der geheime Schlüssel für die Aktivierung.

Wo finde ich die DevEUI und andere Kennungen meines Geräts?

Diese Kennungen befinden sich auf einem Aufkleber am Gerät selbst und/oder auf der Verpackung. Sie sind als QR-Code dargestellt und können einfach mit einem Smartphone gescannt werden. Nach dem Verbinden des Geräts sind diese Daten auch in der mobilen Anwendung sichtbar.

Wie konfiguriere ich mein LoRaWAN-Gerät?

Die Konfiguration unserer LoRaWAN-Geräte ist sehr einfach und erfolgt über eine spezielle mobile Anwendung auf Ihrem Android-Smartphone via Bluetooth. Installieren Sie die App, aktivieren Sie Bluetooth und folgen Sie den Anweisungen in der Anwendung.

Kann ich das Gerät mit einem iPhone konfigurieren?

Derzeit ist die mobile Konfigurationsanwendung nur für Android-Geräte verfügbar. Eine iOS-Version für Apple-Geräte ist für die Zukunft geplant. Bleiben Sie auf dem Laufenden!

Mein Gerät lässt sich nicht einschalten. Was kann ich tun?

Stellen Sie sicher, dass das Gerät korrekt mit einer Stromquelle verbunden ist (falls es nicht batteriebetrieben ist) oder dass die Batterien richtig eingesetzt und nicht entladen sind.
Wichtig:
Das Gerät wird im inaktiven (Ruhe-)Modus für Lagerung und Transport ausgeliefert. Um das Gerät in Betrieb zu nehmen, muss dieser Modus deaktiviert werden. Die Aktivierung erfolgt über NFC: Halten Sie Ihr Smartphone mit aktivierter NFC-Funktion nahe an das Gerät. Danach ist eine weitere Konfiguration über Bluetooth mit der mobilen Anwendung möglich.

Mein Smartphone findet das Gerät nicht über Bluetooth. Woran liegt das?

Stellen Sie sicher, dass Bluetooth auf Ihrem Android-Smartphone aktiviert ist. Bringen Sie das Smartphone näher an das Gerät heran und prüfen Sie, ob der App alle erforderlichen Bluetooth-Berechtigungen in den Smartphone-Einstellungen erteilt wurden.

Benötigt das LoRaWAN-Gerät eine Internetverbindung?

Das LoRaWAN-Gerät selbst benötigt keine direkte Internetverbindung. Es überträgt Daten an LoRaWAN-Gateways, die mit dem Internet verbunden sind und die Daten an den Server weiterleiten.
Für die Gerätekonfiguration über die mobile App ist keine Internetverbindung erforderlich, zum Anzeigen der Daten auf dem Server jedoch schon.

Wie oft sendet das Gerät Daten?

Die Sendehäufigkeit hängt von den Geräteeinstellungen und vom jeweiligen Zählertyp ab. Diese Parameter werden über die mobile Anwendung konfiguriert. Beachten Sie, dass häufigere Datenübertragungen die Batterielaufzeit verkürzen.

Kann ich das Gerät im Außenbereich einsetzen?

Die meisten unserer LoRaWAN-Geräte verfügen über ein staub- und spritzwassergeschütztes Gehäuse und können sowohl im Innen- als auch im Außenbereich eingesetzt werden. Bitte prüfen Sie stets die angegebene IP-Schutzart des jeweiligen Geräts.

Kann eine unbefugte Person das Gerät konfigurieren?

Nein. Die Gerätekonfiguration ist passwortgeschützt. Ohne Kenntnis des Passworts ist kein Zugriff auf die Einstellungen möglich.

Wie lautet das Standardpasswort für die Konfiguration?

Das Standardpasswort für die Gerätekonfiguration lautet „1111“.

Kann die Firmware des Geräts aus der Ferne aktualisiert werden?

Derzeit wird keine Remote-Firmware-Aktualisierung (FUOTA – Firmware Update Over The Air) unterstützt. Firmware-Updates erfolgen lokal.

Wofür wird der CI200-LW verwendet?

CI200-LW dient zur Überwachung diskreter Eingänge (Impulszählung oder Alarmüberwachung) sowie zur Erfassung von Zählerständen von Geräten mit Impulsausgang. Zusätzlich können Endschalter sowie Druck- oder Temperaturrelais überwacht werden.

Wie viele Impulseingänge besitzt CI200-LW?

Das Gerät verfügt über 4 sichere Impulseingänge.

Wie wird CI200-LW versorgt?

Der Impulszähler kann entweder über eine interne Batterie (bis zu 5 Jahre автономer Betrieb) oder über eine externe Gleichspannungsversorgung von 5 bis 30 V DC betrieben werden.

Beeinflusst die Stromversorgung den LoRaWAN-Betrieb?

Ja.

Bei Batteriebetrieb arbeitet das Gerät im LoRaWAN-Klasse-A-Modus (energieeffizient).
Bei externer Stromversorgung ist der Betrieb im LoRaWAN-Klasse-C-Modus möglich, der eine permanente Funkbereitschaft und schnellere Befehlsübertragung erlaubt.

Kann CI200-LW im Außenbereich eingesetzt werden?

Ja. Das Gerät besitzt ein IP65-Gehäuse und ist für Temperaturen von −40 °C bis +85 °C ausgelegt.

CI200-LW 4-Kanal-Impulszähler
