  • IC200-MBUS-LW M-BUS-Zu-LORAWAN-Wandler

< > IC200-MBUS-LW M-BUS-Zu-LORAWAN-Wandler 360 View Zoom

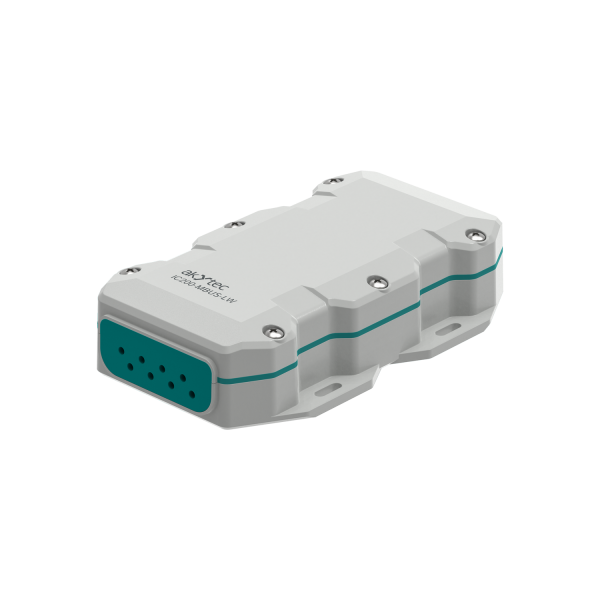

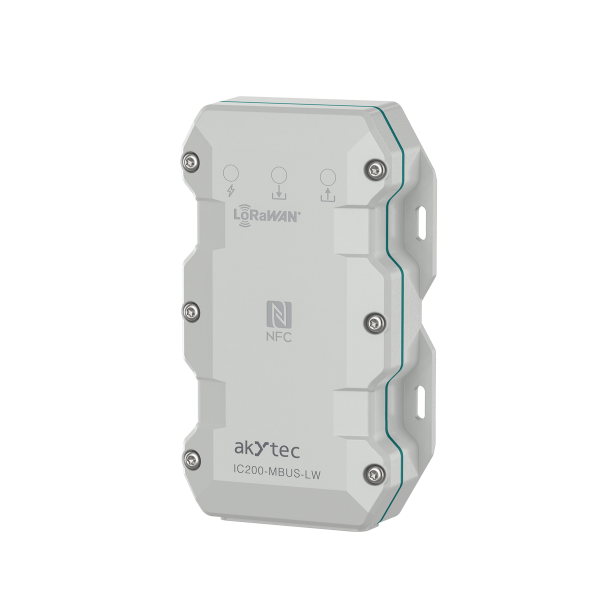

IC200-MBUS-LW M-BUS-Zu-LORAWAN-Wandler

Artikelnummer: IC200-MBUS-LW
Das Gerät IC200-MBUS-LW dient zum Anschluss an bestehende Geräte mit M-Bus-Protokoll und überträgt die Daten anschließend über ein LoRaWAN-Netz zur Überwachung und Optimierung des Ressourcenverbrauchs – z. B. Wasser, Wärme, Strom und Gas. Das Gerät wird an die entsprechenden Zähler angeschlossen, um Daten für Analyse und Reporting zu erfassen.
Die Versorgung erfolgt über eine Batterie, optional ist eine externe DC-Stromversorgung möglich.
LoRaWANImpulseingangSicherheitseingangDigitaleingangNFCBluetooth5…30 VDCAndroidBatterieUmgebungstemperaturIP65

* Pflichtfelder

- +
Artikelbeschreibung
    Details
    Produktbeschreibung

    Hauptmerkmale

    • LoRaWAN 1.0.4 Klasse A, C
    • Stromversorgung: Batterie und 5…30 V DC
    • Aktivierungsmethoden: ABP / OTAA
    • Aktivierung: NFC
    • Gerätekonfiguration: Mobile App via Bluetooth LE
    • 1 × DI (Status/Impuls) und 1 × DO (Open Collector)
    • Bis zu 10 M-Bus-Slave-Geräte

    Anwendungsbereiche

    • Einbindung von bis zu 10 bestehenden Verbrauchszählern in ein drahtloses LoRaWAN-Netz
    • Drahtlose Überwachung des Status eines entfernten Geräts
    • Drahtlose Steuerung einer entfernten Betriebseinheit
    Technische Daten

    Technische Daten

    Schnittstelle für die Datenübertragung

    Datenübertragungstechnologie

    LoRaWAN 1.0.4 Klasse A, C

    Frequenzbänder

    EU868 (US915 und andere – auf Anfrage)

    ADR-Unterstützung

    ja

    Sendeleistung, max.

    +20 dBm

    Empfängerempfindlichkeit

    –137 dBm

    Kommunikationsintervall

    1, 5, 10, 30 min; 1, 4, 6, 12, 24 Stunden

    Speicherkapazität für Pakete

    20 000 Pakete

    Senderleistung, max.

    100 mW

    Aktivierungsmethode im LoRaWAN-Netz

    ABP / OTAA

    Antennentyp

    intern / extern (auf Anfrage)

    Verschlüsselungsalgorithmus

    Hardware AES-128

    Konfigurationsschnittstellen

    Geräteidentifikation

    NFC-A

    Geräteeinstellung

    Bluetooth LE 5.1

    Konfigurationssoftware

    Mobile App

    akYtec IoT Configurator

    M-Bus

    Anzahl der Ports

    1 Stk.

    Anzahl der M-Bus-Slave-Geräte

    bis zu 10 Stk.

    Digital-/Impuls­eingang

    Umschaltung des Betriebsmodus

    Software

    Anzahl

    1 Stk.

    Max. Impulsfrequenz, Hz

    100 (200 Hz mit zusätzlichem EMV-Schutz)

    Interner Pull-up zur Gerätespannung

    ja

    ESD-Schutz

    ja

    Typ der angeschlossenen Geräte

    „Trockenkontakt“, Open Collector

    Digitalausgang

    Anzahl

    1 Stk.

    Laststrom, max.

    1 A

    Schaltspannung

    bis 24 V DC

    Typ des Digitalausgangs

    Open Collector

    Speicher

    Speichertyp

    Flash

    Eingebaute Speicherkapazität

    8 MB

    Stromversorgung

    Batteriespannung

    3 V

    Batterietyp

    2 × CR123A

    Gesamtkapazität

    3000 mAh

    Autonomer Betrieb

    bis zu 5 Jahre, abhängig von den Einstellungen

    Externe DC-Stromversorgung

    5…30 V

    Mechanisch

    Farbe

    RAL 7035 (lichtgrau)

    Material

    ABS+PC Kunststoff

    Schutzart

    IP65

    Abmessungen

    129 × 79 × 29 mm

    Gewicht, max.

    ca. 195 g

    MTBF

    50 000 Stunden



    IC200 Abmessungen
    Anschlüsse

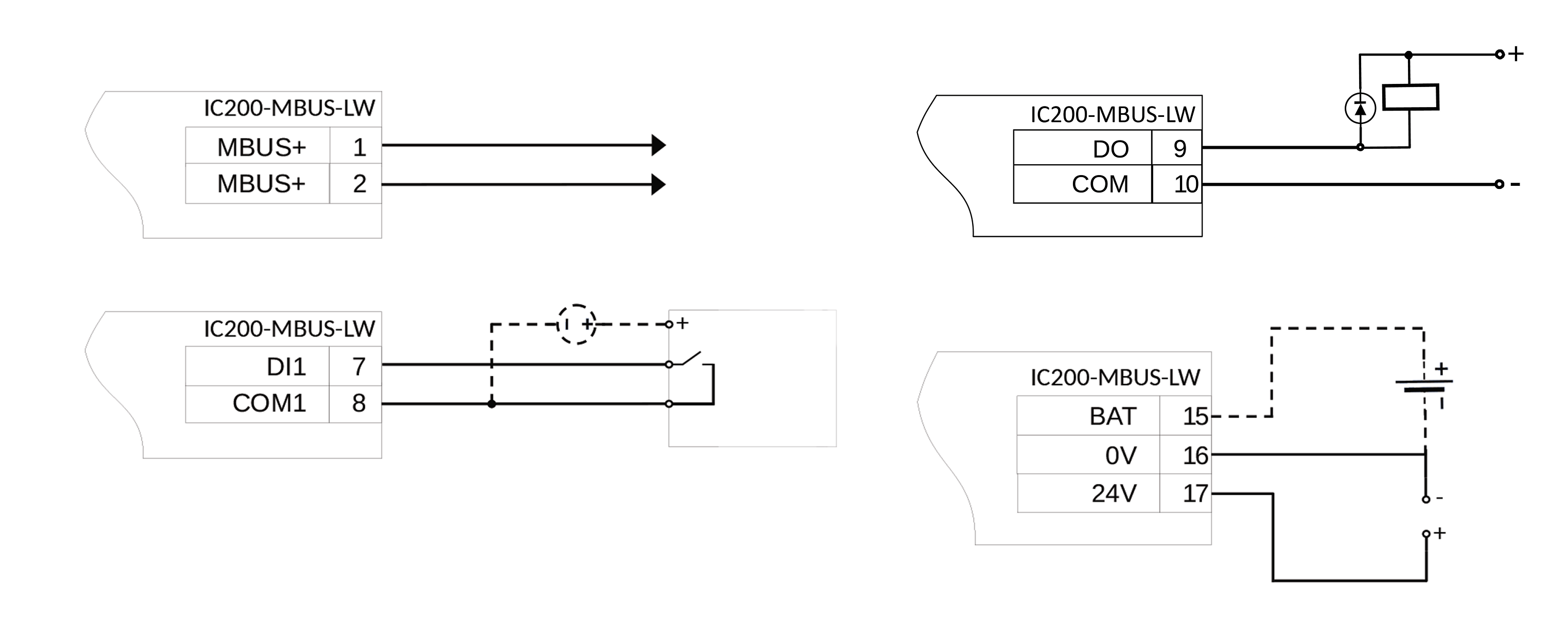

    IC200 Anschlüsse
Zusätzliche Informationen
FAQ

    FAQ

    Was ist LoRaWAN?
    LoRaWAN (Long Range Wide Area Network) ist eine spezielle Technologie für die drahtlose Datenübertragung über große Entfernungen bei sehr geringem Energieverbrauch. Sie eignet sich ideal für batteriebetriebene Geräte, die über Jahre hinweg betrieben werden und nur kleine Datenmengen übertragen, z. B. Zählerstände oder Sensordaten.
    Warum benötige ich LoRaWAN-Geräte?
    Unsere LoRaWAN-Geräte ermöglichen die drahtlose, ferngesteuerte Datenerfassung von verschiedenen Zählern (Wasser, Gas, Strom) oder anderen industriellen Geräten. Dies ist besonders praktisch für automatisierte Datenerfassung, Überwachung und Steuerung – ganz ohne Verkabelung.
    Welche Geräte bieten Sie an?

    Wir bieten vier Haupttypen von LoRaWAN-Geräten an:

    1. LoRaWAN-Impulszähler
      Zur Erfassung von Daten aus Zählern mit Impulsausgang (z. B. Wasser- oder Stromzähler).
    2. LoRaWAN-Impulszähler für Elster-Gaszähler
      Ein speziell entwickeltes Gerät zur Datenerfassung von Elster-Gaszählern.
    3. LoRaWAN-M-BUS-Konverter
      Ermöglicht den Anschluss von Geräten mit M-BUS-Protokoll (häufig Wärme- oder Wasserzähler) an ein LoRaWAN-Netzwerk.
    4. LoRaWAN-MODBUS-Konverter
      Dient zur Integration industrieller Geräte mit MODBUS-Schnittstelle (z. B. Sensoren oder Steuerungen) in ein LoRaWAN-Netzwerk.
    Was sind DevEUI, AppEUI und AppKey?

    Dies sind eindeutige Kennungen und Schlüssel, die für die Verbindung Ihres LoRaWAN-Geräts mit dem Netzwerk sowie für die sichere Datenübertragung erforderlich sind.

    • DevEUI ist die eindeutige Gerätekennung,
    • AppEUI ist die Anwendungskennung,
    • AppKey ist der geheime Schlüssel für die Aktivierung.
    Wo finde ich die DevEUI und andere Kennungen meines Geräts?

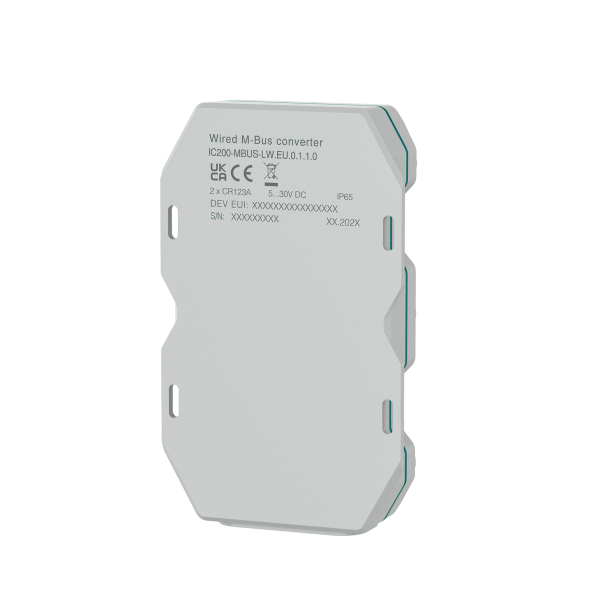

    Diese Kennungen befinden sich auf einem Aufkleber am Gerät selbst und/oder auf der Verpackung. Sie sind als QR-Code dargestellt und können einfach mit einem Smartphone gescannt werden. Nach dem Verbinden des Geräts sind diese Daten auch in der mobilen Anwendung sichtbar.
    Wie konfiguriere ich mein LoRaWAN-Gerät?
    Die Konfiguration unserer LoRaWAN-Geräte ist sehr einfach und erfolgt über eine spezielle mobile Anwendung auf Ihrem Android-Smartphone via Bluetooth. Installieren Sie die App, aktivieren Sie Bluetooth und folgen Sie den Anweisungen in der Anwendung.
    Kann ich das Gerät mit einem iPhone konfigurieren?
    Derzeit ist die mobile Konfigurationsanwendung nur für Android-Geräte verfügbar. Eine iOS-Version für Apple-Geräte ist für die Zukunft geplant. Bleiben Sie auf dem Laufenden!
    Mein Gerät lässt sich nicht einschalten. Was kann ich tun?
    Stellen Sie sicher, dass das Gerät korrekt mit einer Stromquelle verbunden ist (falls es nicht batteriebetrieben ist) oder dass die Batterien richtig eingesetzt und nicht entladen sind.
    Wichtig:
    Das Gerät wird im inaktiven (Ruhe-)Modus für Lagerung und Transport ausgeliefert. Um das Gerät in Betrieb zu nehmen, muss dieser Modus deaktiviert werden. Die Aktivierung erfolgt über NFC: Halten Sie Ihr Smartphone mit aktivierter NFC-Funktion nahe an das Gerät. Danach ist eine weitere Konfiguration über Bluetooth mit der mobilen Anwendung möglich.
    Mein Smartphone findet das Gerät nicht über Bluetooth. Woran liegt das?
    Stellen Sie sicher, dass Bluetooth auf Ihrem Android-Smartphone aktiviert ist. Bringen Sie das Smartphone näher an das Gerät heran und prüfen Sie, ob der App alle erforderlichen Bluetooth-Berechtigungen in den Smartphone-Einstellungen erteilt wurden.
    Benötigt das LoRaWAN-Gerät eine Internetverbindung?
    Das LoRaWAN-Gerät selbst benötigt keine direkte Internetverbindung. Es überträgt Daten an LoRaWAN-Gateways, die mit dem Internet verbunden sind und die Daten an den Server weiterleiten.
    Für die Gerätekonfiguration über die mobile App ist keine Internetverbindung erforderlich, zum Anzeigen der Daten auf dem Server jedoch schon.
    Wie oft sendet das Gerät Daten?
    Die Sendehäufigkeit hängt von den Geräteeinstellungen und vom jeweiligen Zählertyp ab. Diese Parameter werden über die mobile Anwendung konfiguriert. Beachten Sie, dass häufigere Datenübertragungen die Batterielaufzeit verkürzen.
    Kann ich das Gerät im Außenbereich einsetzen?
    Die meisten unserer LoRaWAN-Geräte verfügen über ein staub- und spritzwassergeschütztes Gehäuse und können sowohl im Innen- als auch im Außenbereich eingesetzt werden. Bitte prüfen Sie stets die angegebene IP-Schutzart des jeweiligen Geräts.
    Kann eine unbefugte Person das Gerät konfigurieren?
    Nein. Die Gerätekonfiguration ist passwortgeschützt. Ohne Kenntnis des Passworts ist kein Zugriff auf die Einstellungen möglich.
    Wie lautet das Standardpasswort für die Konfiguration?
    Das Standardpasswort für die Gerätekonfiguration lautet „1111“.
    Kann die Firmware des Geräts aus der Ferne aktualisiert werden?
    Derzeit wird keine Remote-Firmware-Aktualisierung (FUOTA – Firmware Update Over The Air) unterstützt. Firmware-Updates erfolgen lokal.
    Wofür wird der IC200-MBUS-LW verwendet?
    IC200-MBUS-LW ermöglicht die Anbindung von Geräten mit M-BUS-Schnittstelle (z. B. Wärme-, Wasser- oder Stromzähler) an ein LoRaWAN-Netzwerk zur drahtlosen Datenübertragung.
    Wie viele M-BUS-Geräte können angeschlossen werden?
    Bis zu 10 Slave-Geräte können über den M-BUS an einen IC200-MBUS-LW angeschlossen werden.
    Wie wird IC200-MBUS-LW versorgt?
    Das Gerät kann entweder über eine interne Batterie (bis zu 5 Jahre автономer Betrieb) oder über eine externe Gleichspannungsversorgung von 5 bis 30 V DC betrieben werden.
    Beeinflusst die Stromversorgung den LoRaWAN-Betrieb?

    Ja.

    • Bei Batteriebetrieb arbeitet das Gerät im LoRaWAN-Klasse-A-Modus (energieeffizient).
    • Bei externer Stromversorgung ist der Betrieb im LoRaWAN-Klasse-C-Modus möglich, der eine permanente Funkbereitschaft und schnellere Befehlsübertragung erlaubt.
    Kann IC200-MBUS-LW im Außenbereich eingesetzt werden?
    Ja. Das Gerät verfügt über die Schutzart IP65 und ist für Temperaturen von −40 °C bis +85 °C geeignet.
