Produktlinie

• Die programmierbaren akYtec Relais sind frei programmierbare Geräte. Der Betriebsalgorithmus des programmierbaren Relais wird direkt vom Anwender festgelegt, wodurch das Gerät vielseitig einsetzbar ist und in verschiedenen Industriebereichen verwendet werden kann. Geräte dieser Art können auch als intelligente Relais, kleine Steuergeräte, kompakte SPS, Mini-SPS usw. bezeichnet werden. Wählen Sie das richtige Gerät für Ihr Projekt anhand der unterschiedlichen Anzahl von Ein- und Ausgängen, Schnittstellen und anderen für Ihr Projekt geeigneten Merkmalen!

• Hauptleitung PR100

  Erschwingliches Steuergerät

• Hauptleitung PR102

  Steuergerät mit der höchsten Anzahl an E/A

• Hauptleitung PR103

  Steuergerät mit Ethernet

• Hauptleitung PR200

  Steuergerät mit Bildschirm

• Hauptleitung PR205

  Steuergerät mit grafischem LCD

• Zubehör SMI200

  Steuergerät für Standardausschnitt von Ø22,5 mm

• Zubehör PRM

  Zusatzmodule für unsere Steuergeräte

Programmierbare Relais. Übersicht

Die wichtigsten Merkmale der PR-Serie

• Version mit analogen
  Ausgängen auf der Platine
• Vielfältige digitale und analoge E/A auf der Platine
• Version mit Ethernet und Unterstützung für bis zu 2×RS-485
• Einfache Einrichtung direkt
  nach dem Auspacken
• Völlig kostenlose
  Software
• Spannung und Strom KI, konfigurierbar
  über ALP mit einem Klick

Allgemeine Informationen

Design-Merkmale

• Abnehmbare Anschlussklemmen für eine einfache Installation
• Möglichkeit zum schnellen Batteriewechsel
• Kompaktes Dispensergehäuse für 5 oder 7 Dispenser
• Schneller Anschluss von PRM-Modulen UND USB-Anschluss für die Programmierung

Programmieren in ALP

Die für die Programmierung erforderliche Software akYtec ALP ist kostenlos. Sie bietet die Programmierung mit Funktionsblockdiagrammen (FBD) mit Unterstützung von Blöcken innerhalb von ST-Programmen

Kostenlose Software zur Programmierung und Anpassung

•
• Verfügbarkeit einer Online-Bibliothek mit einer Vielzahl kostenloser Makros für Ihre Anwendungen.
• Die Programmierung des PR erfordert keine besonderen Kenntnisse, da sie über die einfache, integrierte Programmierumgebung von ALP erfolgt
• Die Umgebung unterstützt die Funktionsblocksprache FBD, die der IEC 61131-3 entspricht. Sie ermöglicht auch das Schreiben von Funktionen in der textbasierten Sprache ST
• Programmierung über USB: Alle Geräte der PR-Serie können über USB oder über integrierte Schnittstellen programmiert werden

ALP kostenlos herunterladen Vollständige Seite mit ALP Unser KOSTENLOSER ALP-Kurs

Erschwingliches Steuergerät - PR100

• Die größte Anzahl von Ein- und Ausgängen in dieser Preisklasse auf dem Markt
• Temperatur -40 °C ... +55 °C - Einsatz auch unter rauen klimatischen Bedingungen
• V-, mA-Analogeingänge für alle Arten von Geräten, die Sie über ALP mit einem Klick ändern können

• 20 E/A-Kanäle auf der Platine
• Modifikation mit 8DI + 8DO + 4AI
• Sofort einsatzbereit! Schließen Sie das Gerät einfach über USB an und legen Sie los!

PR100 Anwendungen

Steuerung von Feuerlöschpumpen

• Universelle Eingänge: Betrieb mit Relais (DI) oder Druckmessumformern (AI)
• Datenübertragung zum Bedienerarbeitsplatz (RS-485 auf der Platine)
• Vielseitigkeit: Wahl der Verzögerungszeit, beliebige Logik der Pumpensteuerung
• Betrieb in unbeheizten Räumen (-40 °C)
• Möglichkeit zum Hinzufügen einer Jockey-Pumpe oder anderer zusätzlicher Signale: bis zu 20 E/A-Kanäle auf der Platine

Scherenhubsteuerung

• Modifikationen mit 12/8 DI/DO
• Installation auf mobilen Plattformen: Spannungsversorgung = (9..30) V
• Betrieb in unbeheizten Räumen (-40 °C) und Gewächshäusern (+55 °C)
• Programmierung in 1 Tag – einfache Umgebung mit vorgefertigten Funktionsblöcken
• Möglichkeit zum Hinzufügen zusätzlicher Module über RS-485.

Beleuchtungssteuerung

• Steuerung von bis zu 8 Beleuchtungsgruppen
• Betrieb über mehrere Lichtsensoren für verschiedene Beleuchtungsgruppen
• Kompaktes 'automatisches' Gehäuse mit einer Breite von 5 Modulen
• Einfache Integration in ein Steuerungssystem oder Dispatching-System – RS-485-Schnittstelle auf der Platine
• Möglichkeit zur Erweiterung des Systems. Verwendung der integrierten DI oder Anschluss zusätzlicher Module über RS-485

PR100 Eigenschaften

Steuergerät mit E/A - PR102

• 40 E/A-Kanäle auf der Platine
• Temperatur -40 °C ... +55 °C - Einsatz auch unter rauen klimatischen Bedingungen
• V-, mA-Analogeingänge für alle Arten von Geräten, die Sie über ALP mit einem Klick ändern können

• Modifikation mit 16DI + 14DO + 8AI + 2AO
• Sofort einsatzbereit! Schließen Sie das Gerät einfach über USB an und legen Sie los!
• Eingebaute Echtzeituhr (RTC) mit 5-Jahres-Batterie-Backup

PR102 Anwendungen

Aufrechterhaltung des Mikroklimas im Gemüselagerhaus

• Betrieb mit Temperatur- und Feuchtigkeitssensoren: unterstützt 4...20 mA/0...10 V Signale
• Einsparungen bei der Verkabelung: verteiltes System über RS-485-Schnittstelle
• Steuerung von Lüftung, Heizung und Entfeuchtung für die Winterlagerung
• Die Verfügbarkeit von 2 RS-485-Ports ermöglicht den Anschluss externer Module sowie beispielsweise die Übertragung von Informationen über das System an SCADA- oder Cloud-Lösungen
• Bis zu 4 Gemüselager können mit 1 Gerät automatisiert werden! Mit 4DI, 4DO und 2 AI für jedes Gemüselager

Lüftungssteuerung

• Anschlussmöglichkeit für eine Vielzahl von Lüftungsgeräten
• Durch die universellen Analogeingänge können alle Arten von Sensoren angeschlossen werden
• Ein Analogausgang im Gerät ermöglicht die Steuerung einer elektrischen Heizung
• Die Verfügbarkeit von 2 RS-485-Ports ermöglicht den Anschluss externer Module sowie beispielsweise die Übertragung von Informationen über das System an SCADA- oder Cloud-Lösungen
• Durch den Anschluss von bis zu 2 PRM-Modulen können Sie die Leistungsfähigkeit des Systems erweitern, ohne Abstriche bei der Leistung oder dem Speicherplatz für Netzwerkvariablen machen zu müssen.

PR102 Eigenschaften

Steuergerät mit Ethernet - PR103

• Ethernet-Schnittstelle auf der Platine mit Modbus TCP
• Direkte Verbindung zur akYtec Cloud über Ethernet
• V-, mA-Analogeingänge für alle Arten von Geräten, die Sie über ALP mit einem Klick ändern können

• Bis zu 26 E/A-Kanäle auf der Platine
• 4 der 10 digitalen Eingänge können als Impulszähler für Signale von 100-kHz-Encodern verwendet werden
• Sofort einsatzbereit! Schließen Sie das Gerät einfach über USB an und legen Sie los!

PR103 Anwendungen

Filtrierstation

• Möglichkeit zum Anschluss von 2 PRM-Modulen zur Erweiterung der Anzahl der E/A-Punkte im System
• Durch die universellen Analogeingänge können alle Arten von Sensoren angeschlossen werden
• Verfügbarkeit einer breiten Palette von E/A-Typen im Gerät für die Arbeit mit Sensoren und Aktoren, nämlich: DI, FDI, DO, AI, AO
• Das Vorhandensein von 2 RS-485-Ports ermöglicht den Anschluss externer Module oder die Ausgabe der erforderlichen Informationen an das HMI-Panel
• Über die Ethernet-Schnittstelle können Sie Daten aus dem System direkt an akYtec ausgeben

Automatisierung der Notfall-Brandmeldeanlage in der Fabrik

• Über die Ethernet-Schnittstelle können Sie Daten aus dem System direkt an die Cloud und SCADA ausgeben
• Im Notfall wird über Ethernet ein Signal an SCADA gesendet, um die Lüftung in den Notfallmodus zu schalten
• Über 2 RS-485-Ports können Sie externe Module anschließen oder die erforderlichen Informationen auf dem zusätzlichen HMI-Panel ausgeben
• Kann in Schaltschränken im Freien installiert werden (-40 °C …+55 °C)
• Möglichkeit zum Anschluss von 2 PRM-Modulen zur Erweiterung der Anzahl der E/A-Punkte im System

PR103 Eigenschaften

Steuergerät mit Bildschirm - PR200

• Bis zu 24 E/A-Kanäle auf der Platine
• Zweizeiliges LCD-Display in allen Versionen
• Verfügbarkeit von Modifikationen für bis zu 8DI + 8DO + 4AI + 2AO

• V, mA analoge Eingänge für alle Arten von Geräten
• Sofort einsatzbereit! Schließen Sie das Gerät einfach über USB an und legen Sie los!
• Verfügbarkeit von 2 RS-485 Schnittstellen im Gerät

PR200 Anwendungen

Steuerung von Wasserfiltersystemen

• Möglichkeit der Anzeige des aktuellen Filterzustands direkt an der Schrankwand auf dem Gerätedisplay
• Möglichkeit zum Anschluss von 2 PRM-Modulen zur Erweiterung der Systempunkte
• Durch die universellen Analogeingänge können alle Arten von Sensoren angeschlossen werden
• Die Verfügbarkeit von 2 RS-485-Schnittstellen ermöglicht den Anschluss externer Module sowie beispielsweise die Übertragung von Informationen über das System an SCADA oder die Cloud
• Möglichkeit zur Automatisierung von bis zu 4 Filterbehältern in 1 Gerät

Automatisierung von Abwasserpumpstationen

• Möglichkeit, Filterparameter direkt während des Betriebs über den Bildschirm des Geräts zu ändern
• Möglichkeit zum Anschluss von 2 PRM-Modulen zur Erweiterung der Systempunkte
• Die Verfügbarkeit von 2 RS-485-Schnittstellen ermöglicht den Anschluss externer Module sowie beispielsweise die Übertragung von Informationen über das System an SCADA oder die Cloud
• Möglichkeit, sich über ein Gateway mit der akYtec Cloud zu verbinden
• Universelle Analogeingänge ermöglichen den Anschluss einer Vielzahl von Sensoren

PR200 Eigenschaften

Steuergerät mit Grafikdisplay – PR205

• Verfügbarkeit eines Grafikdisplays mit 2,4 Zoll, 320 x 240 px
• Ethernet-Schnittstelle auf der Platine mit Modbus TCP
• Bis zu 30 E/A-Kanäle auf der Platine

• 2 von 8 digitalen Eingängen können als Impulszähler für Signale von 100-kHz-Encodern verwendet werden
• V-, mA-Analogeingänge für alle Arten von Geräten, die Sie über ALP mit einem Klick ändern können
• Stromversorgung 24 VDC

PR205 Anwendungen

Autoklavsteuerung mit PR205

• Durch die universellen Analogeingänge können alle Arten von Sensoren angeschlossen werden
• Möglichkeit, alle Arten von Ein- und Ausgängen in einem Gerät zu verarbeiten
• Die Verfügbarkeit von DI, FDI, DO, AI und AO ermöglicht die Arbeit mit einer Vielzahl von Sensoren und Aktoren ohne den Anschluss zusätzlicher Module.
• Über die Ethernet-Schnittstelle können Sie Daten aus dem System direkt an die Cloud und SCADA ausgeben
• Das Display erleichtert die Überwachung nicht nur der Parameterwerte selbst, sondern auch des Status des aktuellen Programms und der verbleibenden Zeit des Arbeitsschritts

Steuerung des Mikroklimas in Geflügelzuchtbetrieben

• Über 2 RS-485-Schnittstellen können Sie externe Module anschließen oder die erforderlichen Informationen an das Bedienfeld ausgeben
• Möglichkeit zum Anschluss von 2 PRM-Modulen zur Erweiterung der Systempunkte
• Alle Arten von Ein- und Ausgängen im PR205 ermöglichen die Steuerung der Luftzufuhr und -abfuhr sowie verschiedener Arten von Heizgeräten (Boiler, Heizpistolen) ohne Anschluss zusätzlicher Module.
• Über das grafische Display können Sie die Parameter Ihres Systems je nach den Anforderungen Ihrer Geflügelzucht leicht überwachen und ändern

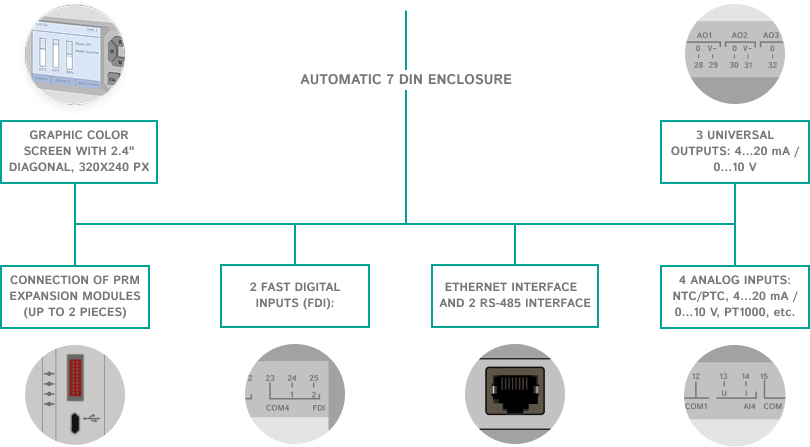

PR205 Eigenschaften

Ø22,5 mm Ausschnitt Steuergerät – SMI200

• Frei programmierbares Gerät
• 2-zeiliges 32-Zeichen-LCD-Display
• Master / Slave in einem Modbus-Netzwerk über RS-485
• Einstellung der Programmparameter und Geräteparameter über 6 mechanische Tasten
• Abnehmbarer Anschlussblock für einfache Installation

• Einfache Montage in einem ø 22,5 mm Bohrloch
• Programmierung der kostenlosen Software akYtec ALP über USB (benötigt keine Stromversorgung für die Programmierung)
• Echtzeituhr
• Zugriff auf Änderungen nur mit Passwort
• Anspruchsvolle Umgebungen: IP65, -20 ... +55 °C

SMI200 Anwendungen

Kaskadensteuerung von drei Pumpen

• Sehr einfache Kaskadensteuerungsvariante für eine Pumpengruppe über RS-485
• Einfache Montage in der 22,5-mm-Bohrung spart viel Zeit bei der Installation. Ideal für einfache lokale Systeme
• Display und Funktionstasten ermöglichen Ihnen die Überwachung und Anpassung der Systemparameter während des Betriebs

Leichte Automatisierung mit PR100 und SMI200

• Betrieb des SMI200 als Display für das PR100-Gerät
• Überwachung des Beleuchtungszustands über das Display des SMI200 und Änderung der Parameter über Funktionstasten
• Änderung der Beleuchtungsparameter direkt während des Betriebs über das Display des Geräts

SMI200 Eigenschaften

Module für unsere Steuergeräte - PRM

• Die Breite des Gehäuses beträgt 5 Module
• Die Moduleingänge sind galvanisch von der Stromversorgung isoliert
• Die E/A-Abfragefrequenz entspricht der E/A-Abfragefrequenz des PR
• Zwei Modifikationen der Module für unterschiedliche Stromversorgungen: 230 V und 24 V
• Es ist möglich, Head PR und Module mit verschiedenen Arten von Stromversorgungen zu verwenden

• Anzeige zusätzlicher Ein- und Ausgänge wie im Steuergerät selbst
• Möglichkeit zur Einstellung der Notposition der Ausgänge des PRM-Moduls, was die Zuverlässigkeit des Systems erhöht
• Hinzufügen eines Moduls zu einem Projekt mit einem Klick in ALP
• Eigene unabhängige Stromversorgung, was die Zuverlässigkeit des Systems erhöht
• Bequemes Anschließen, Entfernen und Austauschen von Modulen bei begrenztem Platz im Schaltschrank

Die PRM-Erweiterungsmodule werden über einen speziellen Stecker, der im Lieferumfang enthalten ist, über den internen Bus mit den PRs verbunden. Derzeit werden folgende PRs für den Betrieb mit PRMs unterstützt: PR102, PR103, PR200, PR205.

Allgemeine PR-Vergleichstabelle

Modell/ Charakteristik	PR100	PR102	PR103	PR200	PR205
Gerät
Retain-Speicherkapazität	1024 Bytes	1016 Bytes	2040 Bytes	1016 Bytes	1016 Bytes
Netzwerkvariable Speicherkapazität (Slave-Modus)	128 Bytes	128 Bytes	2040 Bytes	128 Bytes	2040 Bytes
Speicherkapazität der Feldbusvariablen (Master-Modus)	128 Bytes	128 Bytes	128 Bytes	128 Bytes	128 Bytes
Stromversorgung	= 24 V	= 24 V	= 24 V	= 24 V oder ~230 V	= 24 V
DI	8	16	6	bis zu 8	8
FDI	—	—	4	—	2
AI	4	8	6	bis zu 4	4
DO	8 (R)	14 (R)	bis zu 10 (R)	bis zu 8 (R/T)	8 (R/T)
AO	—	2	bis zu 2	bis zu 2	3
Schnittstelle	1×RS-485	2×RS-485	2×RS-485 1×Ethernet	bis zu 2×RS-485	2×RS-485 1×Ethernet
Protokoll	Modbus RTU/ ASCII	Modbus RTU/ ASCII	Modbus RTU ASCII Modbus ТСP	Modbus RTU/ ASCII	Modbus RTU ASCII Modbus ТСP
Modus	Master/ Slave	Master/ Slave	Master/ Slave	Master/ Slave	Master/ Slave
Anschluss von PRM-Erweiterungsmodulen	—	bis zu 2 Stk.	bis zu 2 Stk.	bis zu 2 Stk.	bis zu 2 Stk.
Eingebaute Stromversorgung	—	—	—	Bei Geräten mit 230 V	—
Betriebstemperatur	-40...+55 ºC	-40...+55 ºC	-40...+55 ºC	-20...+55 ºC	-20...+55 ºC
Bildschirm	—	—	—	+	+
Typ	—	—	—	Symbolisch	Bildschirmdiagonale 2.4
Größe	—	—	—	16x2	320×240
Farbe	—	—	—	Monochrom	Grafische Farbe
Gesamtabmessungen	5din88× 90×58 mm	7din123× 90×58 mm	7din123× 90×58 mm	7din123× 90×58 mm	7din123× 90×58 mm
