- Umwandlung von AC/DC-Spannung in eine stabile Gleichspannung.
- Stabile Funktion in einem weiten Eingangsspannungsbereich ohne Beeinträchtigung der Ausgangsspannungscharakteristik.
- Zuverlässiger Start von Lasten mit hoher Eingangskapazität (Bedienfelder, Modems usw.).
- Schutz vor Überspannung und Störeinkopplung am Eingang.
- Schutz vor Überlast, Kurzschluss und Überhitzung.
- Einstellung der Ausgangsspannung über ein internes Trimmpotentiometer um ±8 % des Nennwerts bei gleichbleibender Leistung.
- Anzeige der Ausgangsspannung.
Hauptfunktionen
Funktionale Eigenschaften
Überlastschutz (Ausgangsstrombegrenzung)
Kurzschlussschutz
Im Falle eines Kurzschlusses schalten die PASB‑15/30/60.24‑Stromversorgungen in den „Abschalt“-Modus, bis der Fehler behoben ist.
Überhitzungsschutz
Im Falle einer Überhitzung schalten die PASB‑15/30/60.24‑Stromversorgungen in den „Abschalt“-Modus.
 |
 |
| Diagramme für PASB‑15/30.24 | Diagramme für PASB‑60.24 |
Leistungsreduktionsdiagramm für PASB‑15/30/60.24 in Abhängigkeit von der Umgebungstemperatur. Der schattierte Bereich im Diagramm zeigt den Temperatur- und Lastbereich, in dem das Netzteil betrieben werden kann.
|
Eingang: |
|
|
AC-Spannungsgrenzen |
90...264 V |
|
DC-Spannungsgrenzen |
110...370 V |
|
Eingangsfrequenz bei Wechselspannung |
45...65 Hz |
|
Ausgangsspannungskorrektur |
22...26 V |
|
Ausgang: |
|
|
Ausgangsspannungsinstabilität bei Änderung der Versorgungsspannung |
±0,2 % |
|
Ausgangsspannungsinstabilität bei Laststromänderung von 0,1 Imax bis Imax, höchstens |
±0,5 % |
|
Elektrische Isolationsfestigkeit: |
|
|
- Eingang – Ausgang (Prüfwert) |
3 kV |
|
- Eingang – Gehäuse (Prüfwert) |
1,5 kV |
|
Wirkungsgrad |
Nicht weniger als 85% |
|
Schutzart des Gehäuses (Frontplatte) |
IP20 |
|
Betriebsbedingungen |
|
|
Umgebungstemperatur |
–20...+50 °С |
|
Atmosphärendruck |
84...106.7 kPa |
|
Relative Luftfeuchtigkeit (bei +25 °C und darunter, ohne Kondensation) |
höchstens 80% |
* 30- und 60-W-Stromversorgungen können parallel und in Reihe geschaltet werden.
Elektrische Kenndaten
|
Gerätemodell |
Leistung, W |
Ausgangsspannung, V |
Max. Ausgangsstrom, A |
Ausgangsspannungswelligkeit, mV |
|

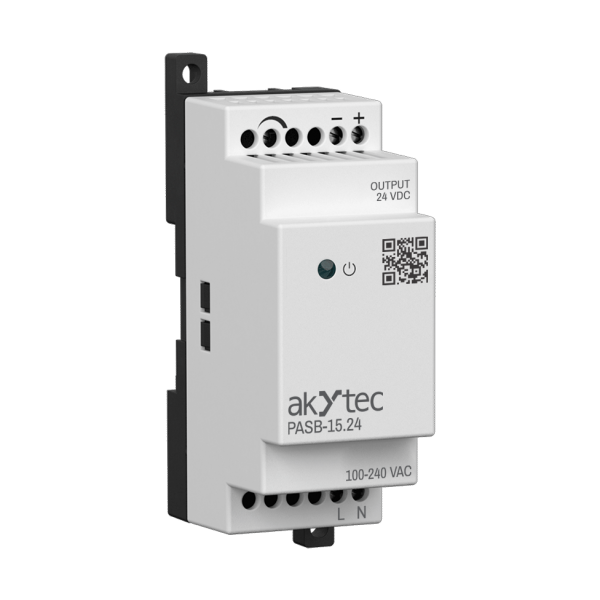

PASB-15.24 |
15 |
24 |
0,63 |
120 |
|

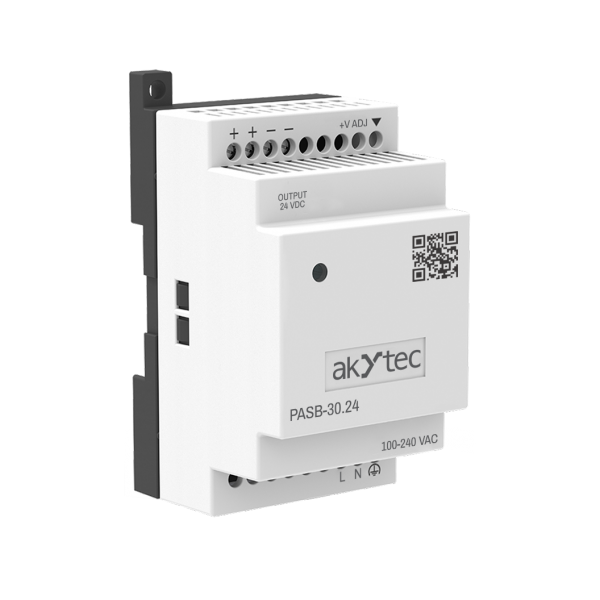

PASB-30.24 |
30 |
24 |
1,25 |
120 |
|

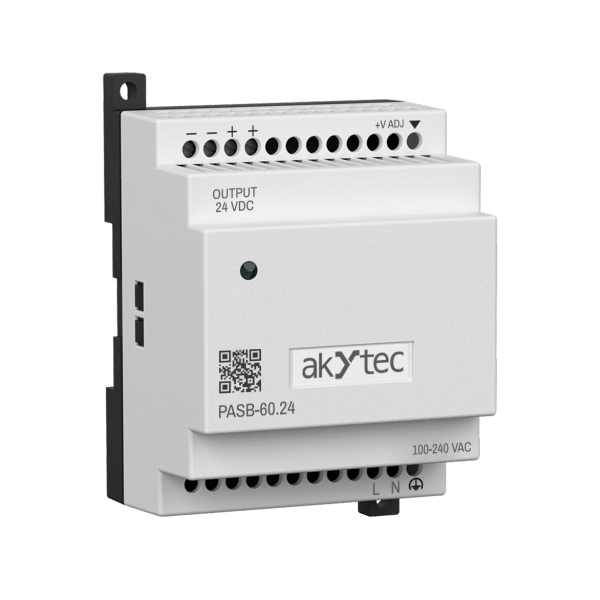

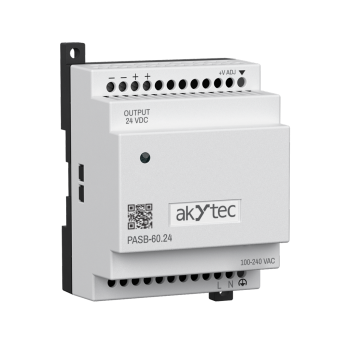

PASB-60.24 |
60 |
24 |
2,50 |
120 |
- STEP Model
 |
|
|
 |
|
|
| PASB |
|
STEP_PASB-15.24 (*.rar 11.2 mb)
|
|
STEP_PASB-30.24 (*.rar 12.2 mb)
|
||
|
STEP_PASB-60.24 (*.rar 12.4 mb)
|
